Planetenverseilmaschine

Die Planetenverseil-/Paarverdrillmaschine ist eine Aderverkabelungsmaschine, die speziell für die Herstellung leistungsstarker, komplexer Präzisionskabel entwickelt wurde. Es eignet sich besonders gut für Spezialkabel, die extrem hohe Anforderungen an elektrische Leistung, mechanische Festigkeit, Flexibilität und Konsistenz stellen.

■ Prinzip der präzisen koordinierten Bewegung: Mithilfe einer einzigartigen Planetenbewegungsarchitektur drehen und bewegen sich mehrere Kerne (Leiter oder Elemente) präzise und synchron um eine zentrale Achse. Dieses Design ahmt im Wesentlichen die Umlaufbewegung von Himmelskörpern nach und gewährleistet so eine extrem hohe geometrische Symmetrie und strukturelle Stabilität während des Verseilvorgangs.
■ Optimierte interne Spannungskontrolle: Während der Hochgeschwindigkeitsverseilung verwaltet und minimiert dieser Mechanismus das Restdrehmoment innerhalb der Kerne (wodurch der Verdrillungseffekt erheblich reduziert wird). Dies ist entscheidend, um die ursprünglichen physikalischen Eigenschaften des Kerns beizubehalten, eine spätere Verformung zu verhindern und die Gesamtflexibilität und langfristige Lebensdauer des Kabels zu verbessern.
■ Integrierter und effizienter Prozess: Die kritischen Schritte der Verseilung und der doppelten Abschirmung/Schutz werden effizient in einem einzigen, kontinuierlichen Prozess durchgeführt. Dieses integrierte Design verbessert nicht nur die Produktionseffizienz erheblich, sondern eliminiert auch potenzielle Qualitätsschwankungen, die durch Prozessumstellungen verursacht werden, und sorgt so für Gleichmäßigkeit, Dichte und enge Integration der Abschirm- oder Schutzschicht mit den verseilten Litzen.
■ Erfüllung strenger Anwendungsstandards: Seine Design- und Prozesssteuerungsfähigkeiten machen es zur idealen Wahl für die Herstellung modernster Kabel, wie z. B. solche, die den Spezifikationen für die Hochgeschwindigkeits-Datenübertragung von USB 3.1 entsprechen, mehradrige Kabel für medizinische Geräte (die Biokompatibilität und hohe Zuverlässigkeit erfordern), Schleppkettenkabel, die einer kontinuierlichen Biegung unterliegen (hohe Ermüdungsbeständigkeit), Hochstromkabel für neue Energieladestationen (hohe elektrische Sicherheit und Haltbarkeit) und Kabel für Hochgeschwindigkeits-Verbindungskomponenten wie QSFP. Diese Anwendungen erfordern ausnahmslos eine nahezu perfekte elektrische Isolierung, Signalintegrität, mechanische Robustheit und Anpassungsfähigkeit an die Umgebung.
■ Anpassung an komplexe Kabelstrukturen: Die Planetenstruktur weist eine hervorragende Anpassungsfähigkeit und Verarbeitungsfähigkeiten für komplexe Kabelkonfigurationen auf, einschließlich hoher Aderzahlen, speziell geformter Leiter und zusammengesetzter Abschirmstrukturen (z. B. doppelt umwickeltes Aluminiumfoliengeflecht), wodurch Prozesskontrollierbarkeit und Produktkonsistenz auch in komplexen Strukturen gewährleistet werden.

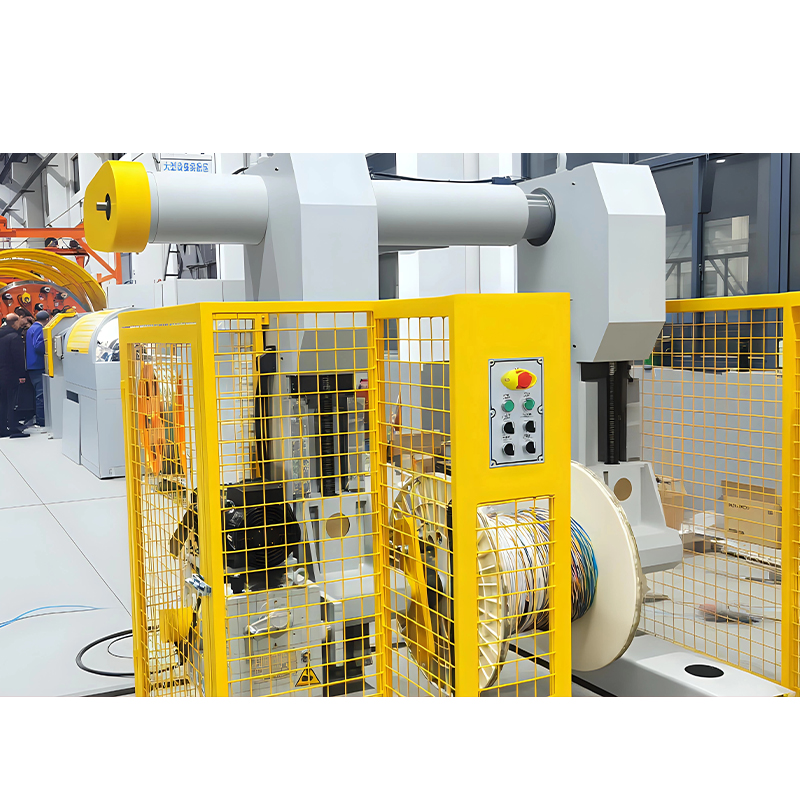

Planetenverseilmaschine

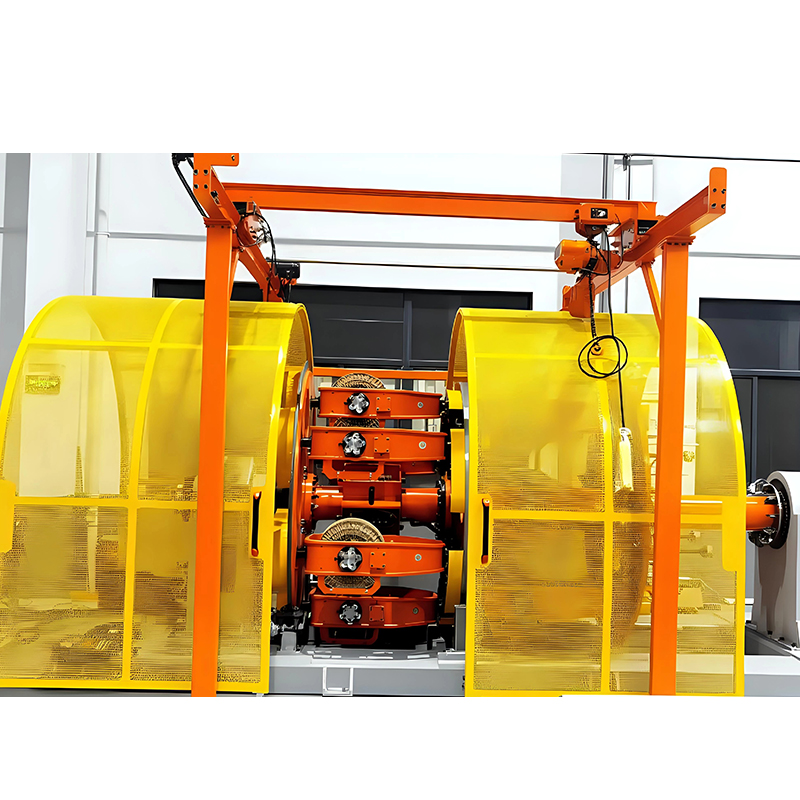

  • Planetenverseilmaschine

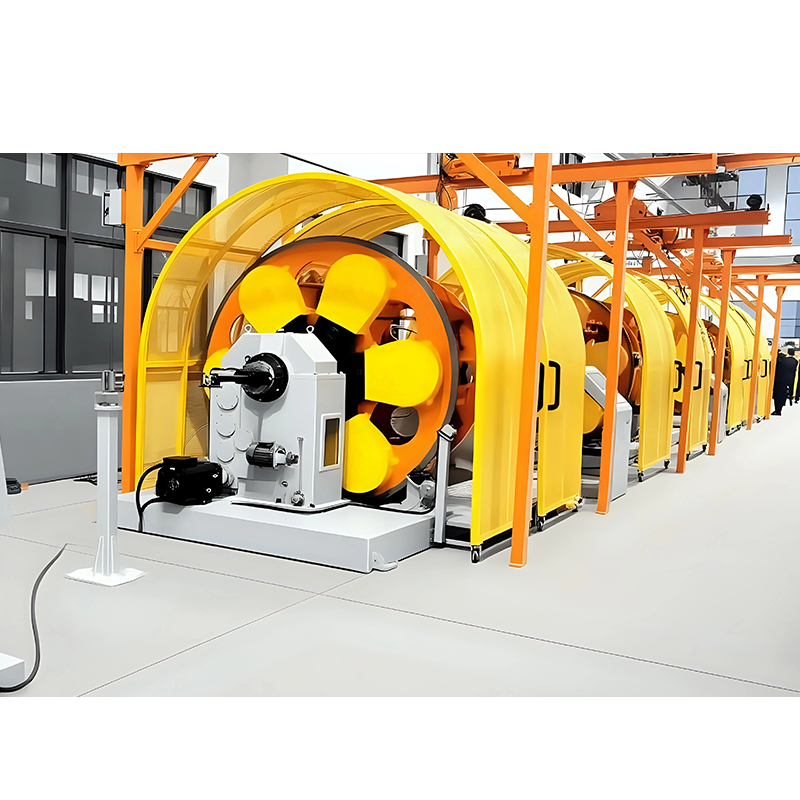

  • Planetenverseilmaschine
  • Planetenverseilmaschine
  • Planetenverseilmaschine
VORV: Einzelverseilmaschine vom Cantilever-Typ
WEITER: Kein nächster Artikel
TECHNISCHE PARAMETER
KONTAKTIEREN SIE UNS
VERWANDTE PRODUKTE
ÜBER UNS
NewTopp Precision Jiangsu NewTopp Precision Machinery Co., Ltd.
Since its establishment in 2004, has specialized in the research, development, design, and manufacturing of high-end cable equipment. After more than a decade of development and continuous effort, our company has grown to encompass three manufacturing plants, an IoT technology company, and the Kunshan Newtopp branch.
Newtopp Precision ist ein nationales High-Tech-Unternehmen und hat die Qualitätszertifizierung ISO9001 und die Zertifizierung des Umweltmanagementsystems ISO14001 erhalten. Auf einer Fläche von 50 Hektar verfügt das Unternehmen über ein unabhängiges Forschungs- und Entwicklungszentrum, ein Endbearbeitungszentrum und eine Lackierkabine, in denen Forschung und Entwicklung, Design, Fertigung und Vertrieb integriert sind. Wir sind bestrebt, unseren Kunden qualitativ hochwertige Produkte und exzellenten Service zu bieten.
As a professional China Planetenverseilmaschine Manufacturer and Planetenverseilmaschine factory, Our company's sustainable development along the way is inseparable from the support and trust of our customers. The large enterprises have long-term cooperation with many customers from all walks of life.
EHRENZERTIFIZIERUNG
ZERTIFIKAT
NEUESTE UPDATES
WAS GIBT ES NEUES?
INDUSTRIE WISSEN

Die Planetenverseil-/Paarverseilmaschine dient als Kernausrüstung für die Herstellung leistungsstarker, komplexer Präzisionskabel. Es wurde speziell für die Herstellung von Spezialkabeln entwickelt, die extrem hohe Anforderungen an elektrische Leistung, mechanische Festigkeit, Flexibilität und Konsistenz stellen. Diese Ausrüstung arbeitet nach einem präzise koordinierten Bewegungsprinzip, das es mehreren Kernen ermöglicht, sich präzise und synchron um eine zentrale Achse zu drehen und zu bewegen, wodurch die Orbitalbewegung des Himmels nachgeahmt wird, um optimale geometrische Symmetrie und strukturelle Stabilität während des Verseilprozesses zu gewährleisten. Die Planetenverseilmaschine kontrolliert effektiv die interne Restspannung in den Kernen während der Hochgeschwindigkeitsverseilung, bewahrt die ursprünglichen physikalischen Eigenschaften des Drahtes und vervollständigt die Verseilung zusammen mit der doppellagigen Abschirmung/Schutzummantelung durch einen integrierten kontinuierlichen Prozess, wodurch die Produktionseffizienz und die Produktgleichmäßigkeit deutlich verbessert werden.

Technische Grundprinzipien

Planetenbewegungsarchitektur: Nutzt ein einzigartiges Planetengetriebesystem, das es mehreren Abwickeleinheiten ermöglicht, zusammen mit ihrer eigenen Drehung eine zusammengesetzte Drehung um die zentrale Aufwickelachse durchzuführen und so eine präzise Schlaglängensteuerung und Spannungsbalance zu erreichen.

Spannungsoptimierungsmechanismus: Verwendet eine Technologie zur Kompensation des umgekehrten Drehmoments, um der Torsionsspannung während der Verseilung aktiv entgegenzuwirken und die Tendenz zur Rückfederung des Drahtes zu minimieren, um Dimensionsstabilität und langfristige Betriebszuverlässigkeit des fertigen Kabels sicherzustellen.

Integriertes Prozessmodul: Kombiniert Verseilungs-, Abschirmungswicklungs- (Foliengeflecht) und Bandwickelprozesse in einem einzigen kontinuierlichen Ablauf, wodurch durch Prozessübergänge verursachte Qualitätsschwankungen vermieden werden und eine feste Haftung und gleichmäßige Dichte der Abschirmungsschicht am Kabelkern gewährleistet wird.

Typische Anwendungsbereiche

Hochgeschwindigkeits-Datenübertragungskabel: Produziert Datenkabel, die mit USB 3.1, Thunderbolt, QSFP und anderen Hochgeschwindigkeits-Verbindungsstandards kompatibel sind und Signalintegrität und geringes Übersprechen gewährleisten.

Spezialisierte Kabel für medizinische Geräte: Stellt mehradrige Kabel für medizinische Diagnosegeräte her, die die Biokompatibilitätsanforderungen erfüllen und gleichzeitig eine hohe Zuverlässigkeit in komplexen medizinischen Umgebungen gewährleisten.

Dynamische Anwendungskabel: Speziell für Kabelträgersysteme und Robotergelenkkabel entwickelt und bieten eine hervorragende Biegeermüdungsbeständigkeit und mechanische Beanspruchungstoleranz.

New Energy-Hochstromkabel: Produziert Hochstromkabel für Ladestationen und Energiespeichersysteme für Elektrofahrzeuge und erfüllt die Anforderungen an elektrische Sicherheit und Haltbarkeit in Umgebungen mit hohen Temperaturen.

Kabel mit spezieller Verbundstruktur: Bewältigt komplexe Strukturen wie hohe Aderzahlen, speziell geformte Leiter und Verbundabschirmung (doppelschichtiges Foliengeflecht) und gewährleistet so Prozesskontrollierbarkeit und Produktkonsistenz.

Vergleich der Gerätetypen

Gerätetyp Funktionsprinzip Geeigneter Kabelaufbau Maximale Kernanzahl Strandungsgeschwindigkeit Anwendungsmerkmale
Käfig-Planetenstrander Planetengetriebe, Gesamtdrehung Stromkabel, Steuerkabel 7-61 Kerne Mittlere bis hohe Geschwindigkeit Robuster Aufbau, geeignet für Verseilungen mit großem Querschnitt
Rohrstrander Rohrrotation, stationäre Abläufe Kommunikationskabel, Datenkabel 1-30 Kerne Hohe Geschwindigkeit Kompakte Stellfläche, einfacher Spurweitenwechsel
Hochgeschwindigkeitsstrander Single-Twist-Prinzip, Bogenrotation Elektronische Leitungen, Automobilleitungen 1-7 Kerne Ultrahohe Geschwindigkeit Hohe Produktionseffizienz, geeignet für feine Drähte
Back-Twist Pair Twister Aktive Rückdrehung, synchrone Nachführung Hochgeschwindigkeitspaarkabel, Differentialpaare 2 Kerne Hohe Geschwindigkeit Vollständige Drehungsumkehr, hervorragende Signalübertragungsleistung


Professioneller Wartungsleitfaden


Routinewartungspunkte:

  1. Überprüfen Sie regelmäßig den Ölstand und die Verschmutzung des Planetengetriebes. Probeprüfung alle 500 Betriebsstunden empfohlen.

  2. Die Kalibrierung des Spannungskontrollsystems sollte monatlich durchgeführt werden, um sicherzustellen, dass der Spannungsfehler zwischen den Abwickeleinheiten <±5 % beträgt.

  3. Wöchentliche Reinigung und Verschleißprüfung der Seilrollen und Führungsrollen, um Kratzer auf der Drahtoberfläche zu vermeiden.


Lebenszyklusmanagement kritischer Komponenten:

  • Planetengetriebesatz: Alle 15.000 Betriebsstunden wird eine fachmännische Inspektion empfohlen.

  • Spindellager: Überprüfen Sie das Spiel alle 10.000 Stunden; geplanter Austausch nach 24.000 Stunden.

  • Servoantriebe: Umfassende Leistungstests und Firmware-Upgrade alle 5 Jahre.


Präzise Aufbewahrungsmaßnahmen:

  • Vierteljährliche Überprüfung der Verseilungsschlaglängengenauigkeit mittels Lasermessgeräten.

  • Halbjährliche dynamische Auswuchtkorrektur der gesamten Maschine zur Reduzierung von Vibrationen im Hochgeschwindigkeitsbetrieb.

  • Jährliche Überholung zur Prüfung der Passspiele und Ausrichtung aller beweglichen Teile.


Häufig gestellte technische Fragen

F1: Was sind die Hauptunterschiede zwischen einer Planetenverseilmaschine und herkömmlichen Verseilgeräten?
A: Die Planetary Stranding Machine employs a planetary motion architecture where each payoff unit revolves around the central axis while maintaining its own rotation, achieving precise stranding angle control and stress balance. Traditional equipment typically uses a single rotation method, making it difficult to completely eliminate internal torque.

F2: Wie wählt man die geeignete Verseilungsausrüstung aus?
A: Die selection should consider cable structure complexity, core count, conductor size, production speed requirements, and shielding needs. Planetary Stranding Machines are particularly suitable for high-precision, multi-core, complex cables requiring composite shielding, while Tubular Stranders are better suited for medium-complexity, high-speed production scenarios.

F3: Wie wird die Produktionskapazität der Ausrüstung bewertet?
A: Die tatsächliche Kapazität hängt von Faktoren wie der Anzahl der Adern, der Schlaglänge der Verseilung und dem Drahtdurchmesser ab. Wenn beispielsweise mit der Newtopp Precision NP-500 Planetenverseilmaschine ein 7-adriges 18AWG-Kabel hergestellt wird, kann die maximale Geschwindigkeit 60 m/min erreichen, mit einer theoretischen 24-Stunden-Kapazität von etwa 86.400 Metern.

F4: Wie hoch ist die Möglichkeit zur Aufrüstung und Erweiterung der Ausrüstung?
A: Moderne Planetenverseilmaschinen sind modular aufgebaut und ermöglichen eine Funktionserweiterung durch Hinzufügen von Abwickeleinheiten, die Integration von Inline-Inspektionsmodulen oder die Aufrüstung von Steuerungssystemen. Newtopp Precision-Geräte unterstützen Upgrades von Basiskonfigurationen auf vollautomatische intelligente Produktionslinien.
