Industrielle flexible Kabel (Roboterarmlinie, Schleppkettenlinie)- Jiangsu Newtopp Precision Machinery Co., Ltd

Industrieller Produktionslinienprozess

Extrusionsprozess

Empfohlen: 60 mm 25 mm Kerndrahtextruder

Montageprozess

1. Einzeldrehung empfohlen: 1000 mm freitragende Einzeldrehung

2. Empfohlene Verkabelung: 400-mm-500-mm-Käfigverseilmaschine

Extrusionsprozess des Außenmantels

Empfohlen: 70-mm-Außenmantel-Extruder

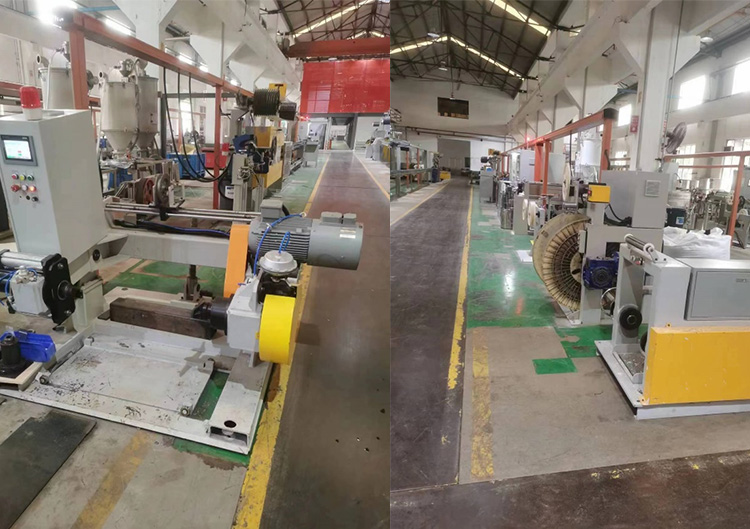

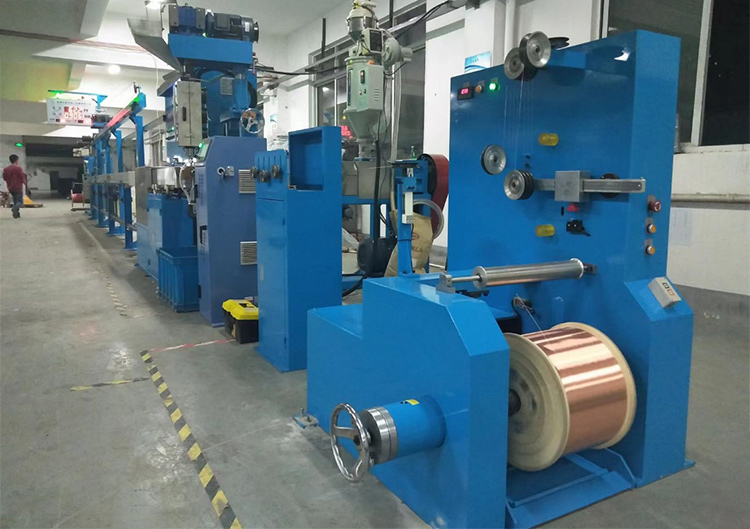

Industrielinie – Extrusionsprozess Anwendungen: Geeignet für die Hochgeschwindigkeitsextrusion von einschichtigen Leiterisolationsstreifenisolierungen. Eigenschaften: 1. Breites Anwendungsspektrum 2. Hohe Produktionskapazität 3. Hohe Qualität 4. Stabile Temperaturregelung 5. Einfache Bedienung 6. Geringer Platzbedarf

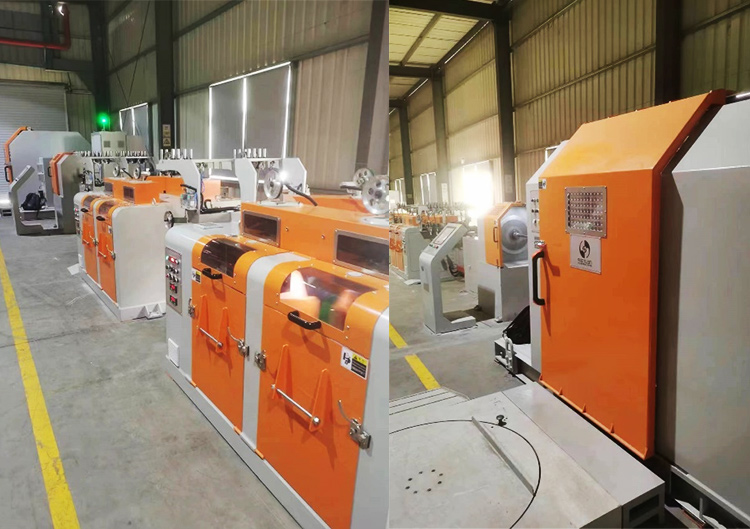

	1000-mm-Cantilever-Verseilungsprozess Anwendungen: Geeignet zur mehradrigen Verseilung von Industriekabeln (Schleppkettenleitungen, Roboterkabel etc.), Datenkabeln und Energiekabeln. Eigenschaften: 1. Breites Anwendungsspektrum 2. Hoher Durchsatz 3. Stabile Spannung 4. Präzise Verseilungsteilung

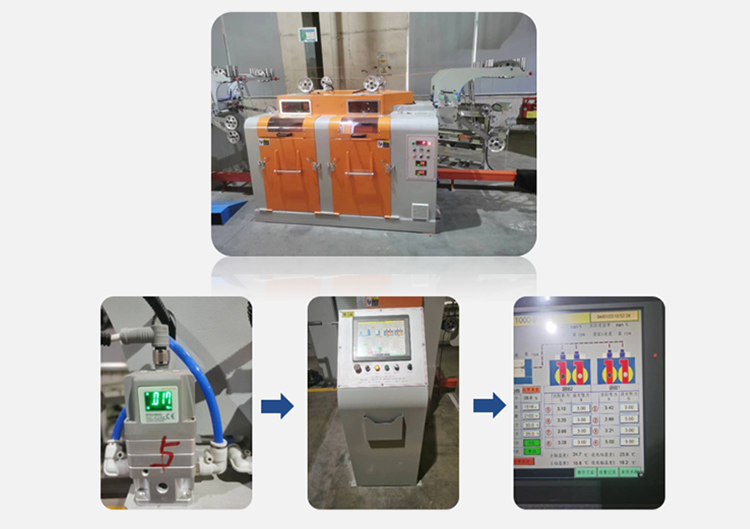

Auslegerwinden-Abwickel- und Ablaufrahmen Schlüsseltechnologien: ✔ Hoher Wirkungsgrad, Abwickelgeschwindigkeit 500 U/min. ✔ Angetriebenes Abwickeln und Abwickeln. ✔ Proportionale Ventilspannungseinstellung, industrielle Bedienfeldsteuerung und einfache Bedienung.

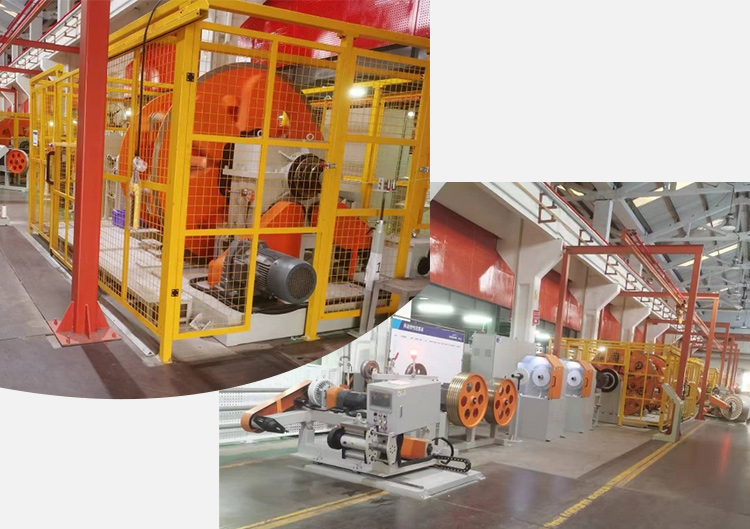

	400-mm-500-mm-Käfigwickelmaschine (kombinierter Prozess) Anwendungen: Geeignet für die Verarbeitung anspruchsvoller, spezieller Standard-Industriekabel zu Bündeln. Eigenschaften: 1. Aktive Drahtzuführung, Echtzeitüberwachung des Spannungsmoduls und Regelung mit geschlossenem Regelkreis. 2. Elektronische Tonhöhe, stufenlos einstellbar, präzise Tonhöhe. 3. Das Power-Okular synchronisiert sich mit dem Betrieb des Hauptgeräts und reduziert so die Reibung. 4. Die Wellenwicklung sorgt für eine stabile Drahtleistung. 5. Intelligente Steuerung, Alarmabschaltung. 6. Einfache Installation, kein Fundament erforderlich.

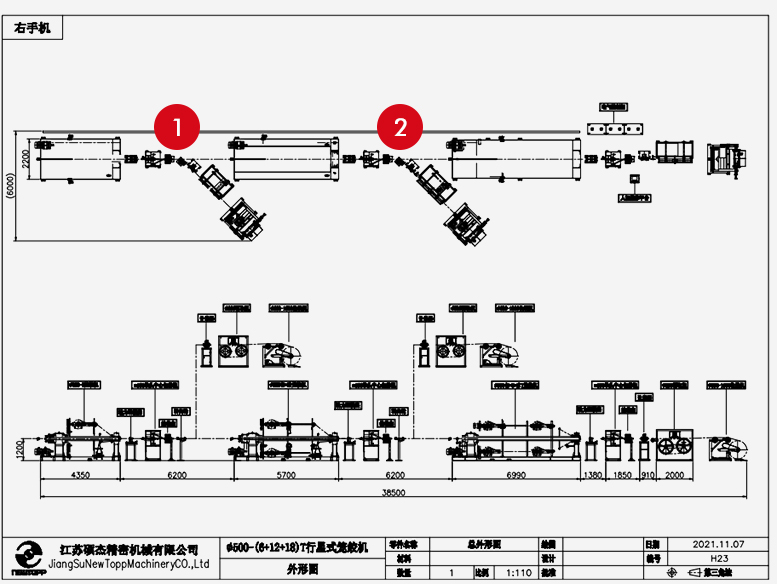

Käfigwinde – Konstruktionszeichnungen

Eigenschaften:

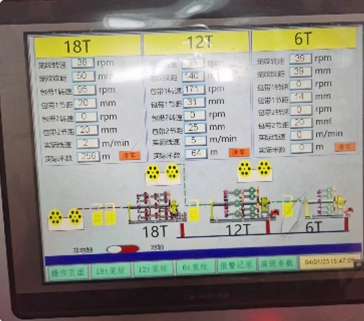

Modus 1 : 1 6 12 18, 36 Köpfe integrierter Betrieb

Modus 2 : 6 Köpfe, 12 Köpfe, 18 Köpfe, drei unabhängige Käfigwinden können betrieben werden.

Schritte der Käfigwickelmaschine:

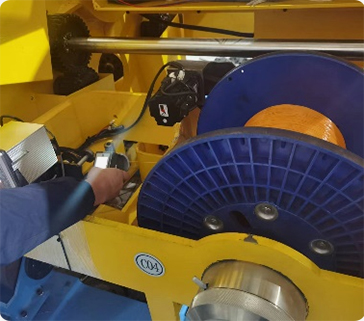

Entspannen Verwenden Sie einen 2-kW-Servomotor, um die Drahtspule zum aktiven Abwickeln anzutreiben. Ein intelligentes Spannungsmodul Überwacht die Spannung in Echtzeit und ermöglicht so ein geschlossenes System, das ein konstant ausgewogenes, stabile Spannung.

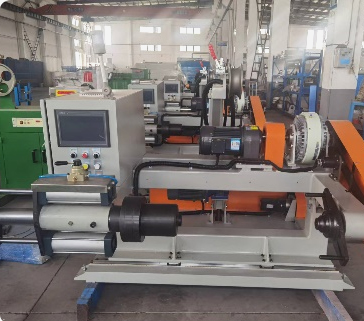

Drahtsammlung Es kommt ein Spulen-Stromaufnahmesystem zum Einsatz, das mit einer separaten SPS und einem industriellen Bedienfeld ausgestattet ist. Es kann unabhängig oder in Verbindung mit dem Hauptgerät betrieben werden und bietet so eine komfortable Bedienung. Der Servomotor steuert die Links- und Rechtsbewegung der Drahtspule und ermöglicht so eine präzise Einstellung des Rollenabstands und der Rollenbreite.

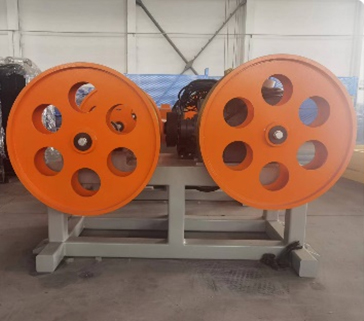

Aufnahme Es kommt eine Doppelradaufnahme zum Einsatz, mit direkten digitalen Einstellungen über einen Touchscreen. Die Litzenteilung ist unbegrenzt. Ein 5-kW-Getriebemotor und eine Frequenzumrichtersteuerung sorgen zusammen mit Synchronriemenscheiben für absolute Sicherheit Präzise und stabile Strangteilung durch Steuerung der Aufwickelgeschwindigkeit und der Käfigwickelmaschine Richtungsposition.

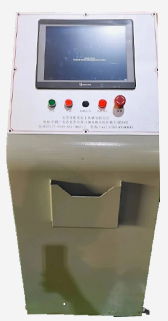

Bedienfeld
