Die 1250 Doppelbogen-Verseilmaschine ist ein wichtiges Gerät in der Kabelindustrie, das speziell für die effiziente, gleichmäßige und hochpräzise spiralförmige Verseilung mehrerer Einzeldrähte (z. B. Kupfer-/Aluminiumleiter oder Glasfasereinheiten) entwickelt wurde. Sein Kern liegt in seiner einzigartigen mechanischen Struktur, die bei Hochgeschwindigkeitsbetrieb für ausgewogene Spannung und präzise Schlaglänge für jeden einzelnen Draht sorgt und so Kabeladern mit stabiler Struktur und überlegener elektrischer Leistung erzeugt. Als eines der Flaggschiffprodukte von Jiangsu Newtopp Precision Machinery Co., Ltd. verkörpert die Doppelbogen-Verseilmaschine 1250 das umfassende technische Know-how und die Fertigungskunst des Unternehmens im Bereich hochwertiger Kabelausrüstung.
Grundlegende Designprinzipien und technische Highlights

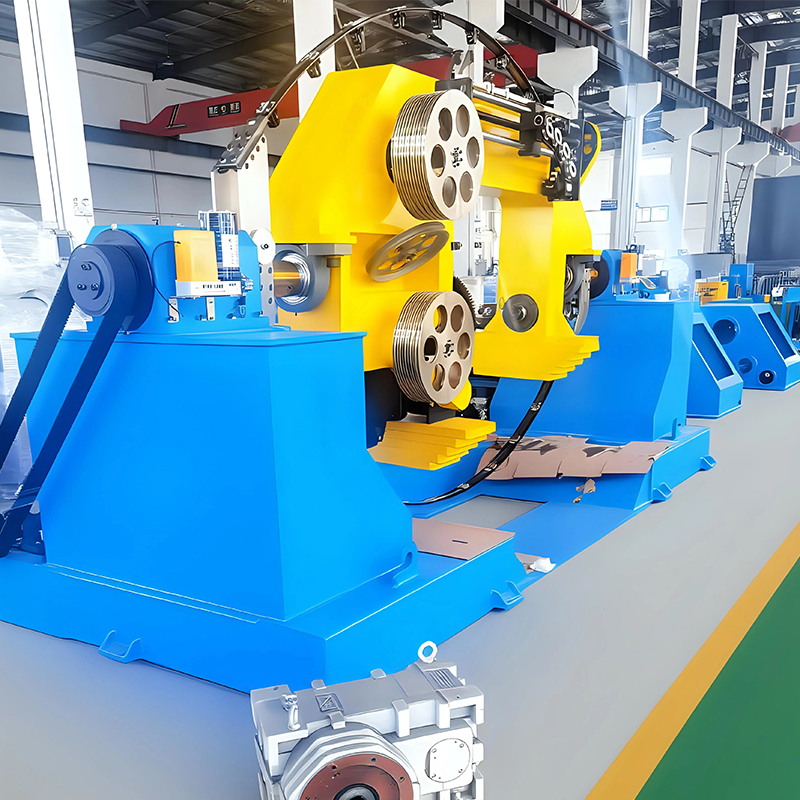

1. Doppelbogen-Auszahlungssystem
Dies ist der Ursprung des Namens des Modells und seines Kernvorteils gegenüber herkömmlichen Verseilmaschinen. Die beiden symmetrischen, bogenförmigen Wiegen erreichen durch präzise Synchronsteuerung die folgenden Schlüsselleistungen:
| Traditionelle Einzelbogen-/Nicht-Bogen-Strangmaschinen | 1250 Doppelbogen-Verseilmaschine |
| Die Drahtspannung kann ungleichmäßig sein und die Rundheit der Verseilung beeinträchtigen. | Die synchrone Doppelbogenkompensation gewährleistet eine äußerst gleichmäßige Spannung über alle Drähte, was zu einer dichten Verseilung ohne Lücken führt. |
| Eine hohe Trägheit bei Hochgeschwindigkeitsbetrieb kann zu Vibrationen und Drahtbrüchen führen. | Die hervorragende dynamische Balance sorgt für einen reibungslosen Betrieb, reduziert Vibrationen und Drahtspannungen deutlich und eignet sich für die kontinuierliche Hochgeschwindigkeitsproduktion. |
| Lange Ausfallzeiten wegen Spulenwechsel oder Fehlerbehebung. | Das ergonomische Design erleichtert die Bedienung und Wartung, reduziert ungeplante Ausfallzeiten und verbessert die Gesamtproduktionseffizienz. |
2. Effiziente Verseilung und präzise Kontrolle
-
Hohe Kapazität: Entwickelt für die Verseilung von bis zu 1250 Einheiten oder mehr (abhängig vom Drahtdurchmesser) und erfüllt damit die Anforderungen an die Herstellung von Kabelkernen für mehradrige Kabel mit großem Querschnitt.
-
Präzise Schlaglänge: Nutzt fortschrittliche mechanische Übertragungs- oder Servosteuerungssysteme und bietet eine stabile, einstellbare und hoch wiederholbare Schlaglänge, die vollständig mit verschiedenen Kabelstandards (z. B. UL, CE, VDE) kompatibel ist.
-
Hohe Geschwindigkeit: Das optimierte Doppelbogendesign reduziert die rotierende Masse und ermöglicht höhere mechanische Geschwindigkeiten bei gleichbleibender Qualität und erhöht dadurch die Leistung.
Als nationales High-Tech-Unternehmen hat das Forschungs- und Entwicklungsteam von Newtopp jahrelange Erfahrung mit Käfig- und Rohrverseilmaschinen in das Doppelbogendesign integriert und so die Effizienz von Hochgeschwindigkeitsverseilmaschinen mit der präzisen Spannungssteuerung von Käfigverseilmaschinen kombiniert.
Hauptanwendungsgebiete
Die 1250 Double Bow Stranding Machine is widely used in cable types requiring high-quality stranded conductors:
-
Datenkommunikationskabel: Paarverdrillung oder Kernverseilung für Cat5e, Cat6, Cat7 usw.
-
Stromkabel: Leiterverseilung für Nieder- und Mittelspannungskabel.
-
Spezialkabel: Präzisionsverseilung für Roboterkabel, Kfz-Kabelbäume, neue Energiekabel (Photovoltaik, Ladesäule) und industrielle Buskabel.
-
Andere Drahtmaterialien: Verseilung für Telefonkabel, Audiokabel und verschiedene metallische Materialien.
Newtopp nutzt seine Erfahrung in der Bereitstellung kompletter Produktionslinienausrüstung für Datenkabel, Industriekabel und Roboterkabel und stellt sicher, dass die Doppelbogen-Verseilmaschine 1250 in perfekter Synergie mit vor- und nachgelagerten Geräten (wie den Extrudern und Bandagiermaschinen von Newtopp) arbeitet und hocheffiziente Produktionslinien bildet.
Leitfaden zur Geräteauswahl und -wartung
1. Schlüsselparameter für die Auswahlreferenz
| Parameter | Beschreibung und Überlegungen |
| Anwendbarer Drahtdurchmesserbereich | Bestätigen Sie den Durchmesserbereich der zu verseilenden Einzeldrähte und stellen Sie so die Maschinenkompatibilität sicher. |
| Max. Anzahl der Verseileinheiten | Wählen Sie basierend auf der maximalen Kernzahlanforderung Ihrer Produkte aus (z. B. Typ 1250). |
| Schlaglängenbereich | Stellen Sie sicher, dass es die Schlaglängenanforderungen für alle Ihre Produktspezifikationen abdeckt. |
| Max. Spindelgeschwindigkeit | Wirkt sich direkt auf die Produktionseffizienz aus; Balance mit Maschinenstabilität. |
| Abwickelspulengröße | Passen Sie vorhandene Werkzeug- und Materialspezifikationen an, um zusätzliche Investitionen zu minimieren. |
| Spannungskontrollmethode | Mechanische Reibung, Magnetpartikelbremse oder Servomotor; variiert in Präzision und Kosten. |
2. Wichtige Punkte für die routinemäßige Wartung
-
Regelmäßige Schmierung: Schmieren Sie bewegliche Teile wie Getriebe und Lager streng nach der Anleitung.
-
Reinigung: Entfernen Sie umgehend Metallspäne und Staub aus dem Inneren der Maschine, um Genauigkeitsverluste zu vermeiden.
-
Inspektion des Spannungssystems: Kalibrieren und überprüfen Sie regelmäßig die Spannungskontrollmechanismen, um eine reaktionsfähige und genaue Leistung sicherzustellen.
-
Überprüfung der mechanischen Befestigung: Überprüfen Sie alle Verbindungspunkte auf lockere Schrauben, insbesondere an schnell rotierenden Teilen.
-
Überprüfung des elektrischen Systems: Überprüfen Sie den Funktionsstatus von Sensoren, Bremsen, SPS und anderen elektrischen Komponenten.
Jiangsu Newtopp Precision Machinery Co., Ltd. liefert nicht nur hochwertige 1250-Doppelbogen-Verseilmaschinen, sondern bietet auch umfassende Bedienerschulungen, detaillierte Wartungshandbücher und langfristige Ersatzteilunterstützung, um sicherzustellen, dass die Ausrüstung während ihres gesamten Lebenszyklus die optimale Leistung beibehält.
Häufig gestellte Fragen (FAQ)
F1: Was sind die Hauptunterschiede zwischen einem Double Bow Strander, einem Tubular Strander und einem Cage Strander?
A1: Die core differences lie in the pay-off system and tension control. Tubular stranders have stationary bobbins, suitable for low-speed, coarse stranding. Cage stranders have bobbins rotating with the cage, offering good tension control for precise multi-layer stranding but with speed limitations. The 1250 Double Bow Stranding Machine's dual-cradle structure is an efficient compromise. It offers better tension control and higher speed than tubular stranders, and a simpler, more maintainable structure compared to high-speed cage stranders, making it particularly suitable for high-speed, precise stranding of medium-diameter wires in high counts.
F2: Wie kann eine übermäßige innere Torsionsspannung oder Rückfederung im Litzenleiter verhindert werden?
A2: Genau das ist die Essenz der Doppelbogen-Verseilmaschine 1250. Der symmetrische Aufbau seiner Doppelbögen und das präzise Synchronisationssystem sorgen für eine nahezu identische Spannung aller Drähte am Konvergenzpunkt. Das Design von Newtopp optimiert den Führungsradweg und den Aufnahmewinkel, minimiert unnötige Biegespannungen und verhindert grundsätzlich die Ansammlung innerer Spannungen und Produktrückfederungen, die durch ungleichmäßige Spannung oder Überverformung verursacht werden.
F3: Wie gewährleistet Ihre Ausrüstung die Kompatibilität mit bestehenden Produktionslinien?
A3: Als Full-Chain-Anbieter, der Forschung und Entwicklung, Design und Fertigung abdeckt, ist sich Jiangsu Newtopp Precision Machinery Co., Ltd. der Bedeutung der Synergie von Produktionslinien bewusst. Wir bieten flexible Schnittstellenanpassungen (elektrische Signale, mechanische Abmessungen, Geschwindigkeitsanpassung usw.) und stellen so sicher, dass die Doppelbogen-Verseilmaschine 1250 nahtlos in die bestehenden Produktionslinien der Kunden oder neue Linien, die aus anderen Newtopp-Geräten (wie Extrudern, Bandagiermaschinen) bestehen, integriert werden kann und so eine intelligente und kontinuierliche Produktion ermöglicht.
F4: Wie hoch ist die Lebensdauer wichtiger Komponenten und sind sie leicht auszutauschen?
A4: Newtopp legt Wert auf die Verwendung hochwertiger Lager, Zahnräder und elektrischer Komponenten. Wichtige mechanische Teile sind verstärkt und präzisionsgefertigt, um eine lange Lebensdauer zu gewährleisten. Die Geräte sind modular aufgebaut und ermöglichen einen einfachen Austausch von Verschleißteilen und Wartungspunkten, die leicht zugänglich sind. Die Stützpunkte des Unternehmens, beispielsweise in Kunshan, gewährleisten die schnelle Lieferung von Originalersatzteilen und technischen Support.
