Verwendung: Geeignet für Back-Twist-Abwicklung und Blank-Twist-Pair-Verdrillung von Isolationskerndrähten von Datenkabeln wie Cat-5, Cat-5e, Cat-6 und HDMI 2.1 usw.
Merkmal: Vor dem Verdrillen der Paare zurückdrehen und die Drahtbeschädigung während des Verdrillungsvorgangs reduzieren. Rückzwirn- und Paarzwirnmaschinen arbeiteten zusammen.
Hauptteile: Φ500 Active Back-Twist-Abwickelmaschine und Φ500-Paarzwirnmaschine

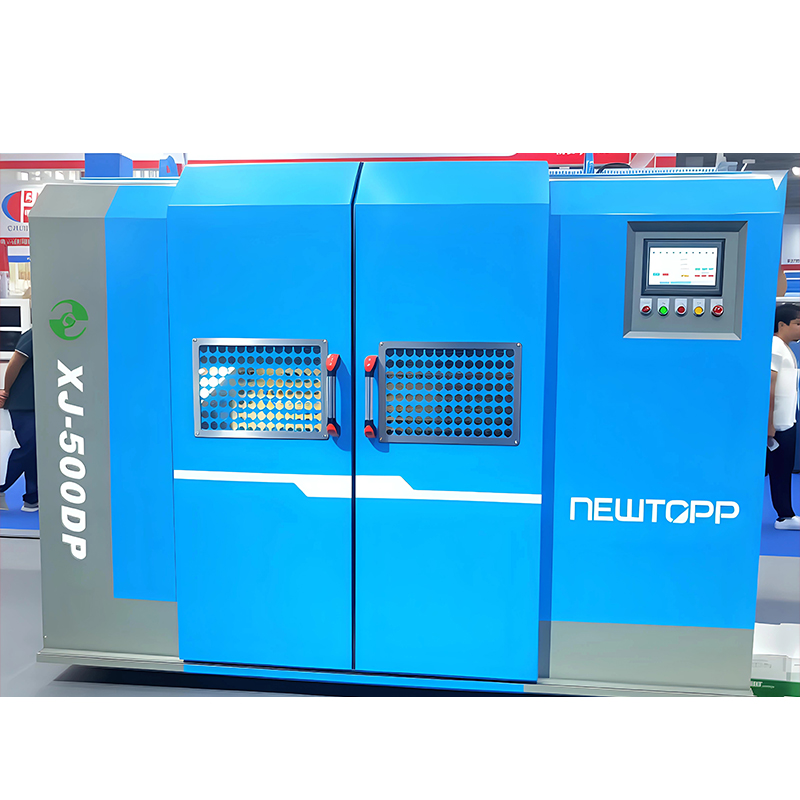

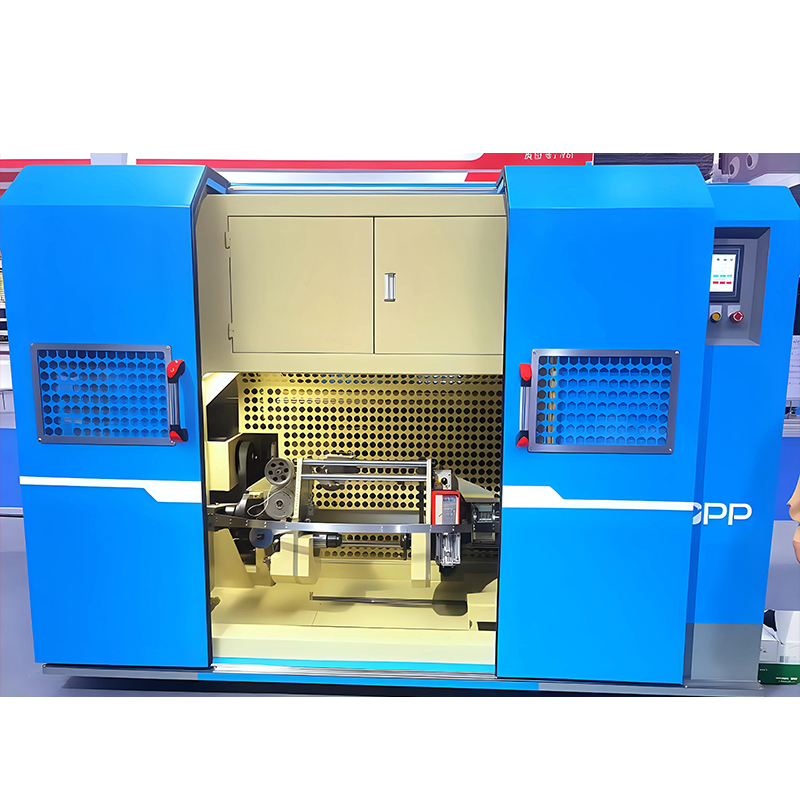

Die Horizontale/vertikale Back-Twist-Pair-Verseilmaschine ist ein zentrales Gerät bei der Herstellung hochwertiger Datenkabel. Es wurde speziell für die Back-Twist-Abwicklung und die Blank-Twist-Pair-Verseilung von isolierten Kerndrähten entwickelt, die in Präzisionsdatenkabeln wie Cat-5, Cat-5e, Cat-6 und HDMI 2.1 verwendet werden. Der Kern dieser Maschine liegt in ihrem synergetischen Betriebsmodus „Zuerst Rückverdrillung, dann Paarverdrillung“, der Drahtspannungen und -schäden während des Verseilvorgangs wirksam reduziert. Dies gewährleistet die Stabilität und Konsistenz der elektrischen Leistung der Adernpaare und bildet die Grundlage für die Herstellung leistungsstarker Datenübertragungskabel mit geringer Latenz.
Als Schlüsselkomponente innerhalb der Produktmatrix für Kabelausrüstung von Jiangsu Newtopp Precision Machinery Co., Ltd. ist diese Back-Twist-Pair-Verseilmaschine das Ergebnis von über einem Jahrzehnt Forschungs- und Entwicklungserfahrung im Bereich der Herstellung hochpräziser Maschinen und spiegelt unser konsequentes Streben nach der Ingenieursphilosophie „Präzision, Effizienz und Zuverlässigkeit“ wider.
Eingehende technische Prinzipanalyse

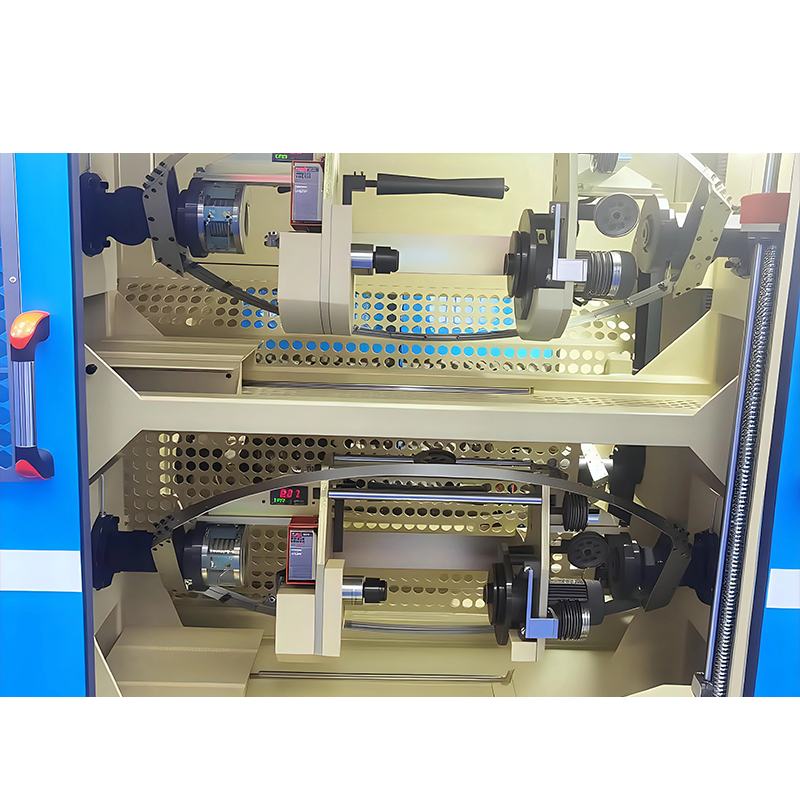

Die equipment operates through the coordinated work of a Φ500 active back-twist pay-off machine and a Φ500 pair stranding machine. Its core principle is that the active back-twist pay-off unit neutralizes the inherent torsion of the core wire generated during the unwinding rotation in real-time, placing the core wire in a state of "zero torsion" or minimal residual stress before it enters the stranding unit. Subsequently, the pair stranding machine twists two core wires into a pair with high-precision pitch control.
Dieser Prozess minimiert Probleme wie Mikroschäden an der Isolationsschicht und Änderungen der Leiterdehnungsrate, die durch Drehmomentansammlung bei herkömmlichen Paarverseilungen verursacht werden, und verbessert so die wichtigsten elektrischen Leistungsparameter des Aderpaars, einschließlich Rückflussdämpfung und Nahnebensprechen (NEXT), erheblich.
Typische Anwendungsfälle
| Kabeltyp | Anwendungsbeschreibung | Leistungsanforderungen für die Back-Twist-Pair-Verseilmaschine |
|---|---|---|
| Cat-6/6A | Gigabit/10-Gigabit-Ethernet | Erfordert eine extrem hohe Verseilgenauigkeit und -konsistenz, um die Übertragungsleistung bei Frequenzen von 250 MHz und mehr zu gewährleisten. Der Back-Twist-Prozess reduziert Fehler und stellt die Kanalkonformität sicher. |
| HDMI 2.1 | Ultrahochauflösende Audio-Video-Übertragung | Unterstützt hohe Geschwindigkeiten von bis zu 48 Gbit/s und erfordert strenge Paarsymmetrie und Signalintegrität. Die Ausrüstung gewährleistet eine gleichmäßige Paarverseilung und geringe Beschädigungen. |
| Spezialisierte Hochgeschwindigkeits-Datenkabel | Rechenzentrum, serverinterne Verbindungen | Oftmals müssen strengere Impedanz- und Dämpfungsanforderungen erfüllt werden. Die Stabilität und hohe Präzision der Maschine garantieren die Serienfertigung qualifizierter Produkte. |
Newtopp Precision nutzt die Forschungs- und Entwicklungsstärke eines nationalen High-Tech-Unternehmens und entwickelt die Back-Twist-Pair-Verseilmaschine, um die strengen Anforderungen der oben genannten High-End-Anwendungen für die grundlegende Drahtherstellung vollständig zu erfüllen.
Wartung und technischer Support
Um sicherzustellen, dass die horizontale/vertikale Back-Twist-Pair-Verseilmaschine langfristig eine optimale Genauigkeit und Stabilität beibehält, empfiehlt Newtopp die Einhaltung der folgenden Wartungsrichtlinien:
Tägliche Inspektion: Überprüfen Sie den Druck der pneumatischen Komponenten, die Reaktion des Spannungssystems, den Temperaturanstieg des Hauptlagers und alle ungewöhnlichen Vibrationen.
Regelmäßige Wartung: Füllen Sie das vorgeschriebene Fett für rotierende Komponenten (z. B. Rückdrehlager, Verseilbogenlager) gemäß dem Zeitplan auf, reinigen Sie die fotoelektrischen Sensoren und prüfen Sie alle elektrischen Verbindungen und ziehen Sie sie fest.
Genauigkeitskalibrierung: Kalibrieren Sie den Rückdrehwinkel und die Verseilsteigung regelmäßig mit professionellen Instrumenten. Dieser Service kann von den professionellen Ingenieuren von Newtopp bereitgestellt werden.
Newtopp Precision stellt die Qualität jeder gelieferten Maschine durch sein ISO9001-Qualitätsmanagementsystem sicher. Unterstützt durch ein umfassendes Servicesystem, das Forschung und Entwicklung, Fertigung und Vertrieb umfasst, bieten wir unseren Kunden umfassenden Support, der von der Installation und Inbetriebnahme über Bedienerschulungen bis hin zu lebenslanger technischer Unterstützung reicht.
Häufig gestellte Fragen (FAQ)
F: Warum ist der Schritt „Rückdrehen“ bei der Herstellung von Datenkabelpaaren notwendig?
A: Das Zurückdrehen wird eingesetzt, um die Rotationsspannung zu beseitigen, die sich während des Abwickelvorgangs im isolierten Kerndraht ansammelt. Ohne Rückverdrillung würde die direkte Paarverseilung dazu führen, dass diese Spannung zu einer Mikroverformung der inneren Struktur des Drahtes führt und die Stabilität der charakteristischen Impedanz und der Übersprechindikatoren bei der Übertragung von Hochfrequenzsignalen erheblich beeinträchtigt. Dies macht es für das Kabel schwierig, anspruchsvolle Tests wie Cat-6/HDMI 2.1 zu bestehen.
F: Was sind die spezifischen Vorteile der Back-Twist-Paarverseilmaschine von Newtopp im Vergleich zu gewöhnlichen Paarverseilmaschinen?
A: Die core advantage is the integrated synergy of "active back-twist" and "high-precision pair stranding." Ordinary pair twinners lack back-twist or have only simple over-twist compensation, which can easily cause wire damage. Our equipment achieves active back-twisting through a precision control system, protecting the wire from the source. Simultaneously, the stranding unit, with its high-rigidity design and advanced drives, ensures extremely uniform and consistent lay length. This directly enhances the first-pass yield rate of the product's electrical performance and overall production yield.
F: Was sind die wichtigsten Faktoren, die bei der Wahl zwischen den horizontalen und vertikalen Typen zu berücksichtigen sind?
A: Die primary consideration is the spatial layout of the workshop (elongated or tall space). Secondly, consider operational and maintenance habits. The horizontal type facilitates operation and is suitable for most traditional workshops. The vertical type saves floor space and is ideal for modern production lines with high automation and compact layouts. Newtopp sales engineers can provide optimal selection recommendations based on your specific floor plan.
F: Kann die Ausrüstung die Produktion von Kerndrähten mit unterschiedlichen Spezifikationen (z. B. Durchmesser, Schlaglänge) ermöglichen?
A: Ja. Die Back-Twist-Pair-Verseilmaschine von Newtopp ist auf Vielseitigkeit ausgelegt. Die Produktion kann schnell zwischen verschiedenen Aderpaarspezifikationen umgestellt werden, indem die Abwickelspule gewechselt, der Spanner eingestellt und Verseilparameter (wie Geschwindigkeit, Steigung usw.) am Touchscreen geändert werden. Wir bieten detaillierte Bedienungsanleitungen und Anleitungen zur Parametereinstellung.
F: Wie stellt Newtopp als Gerätehersteller den langfristig stabilen Betrieb der Maschine sicher?
A: Erstens werden Kernkomponenten wie Hauptspindel, Lager und Servosysteme von international renommierten Marken bezogen. Zweitens verfügen wir über ein unabhängiges Forschungs- und Entwicklungszentrum sowie ein Endbearbeitungszentrum, das die interne Präzisionsbearbeitung wichtiger Strukturteile ermöglicht, um die grundlegende Qualität sicherzustellen. Schließlich bieten wir umfassende After-Sales-Unterstützung, einschließlich Ferndiagnose, Ersatzteilversorgung und regelmäßiger Nachverfolgung, um sicherzustellen, dass die Produktionslinien unserer Kunden kontinuierlich und effizient arbeiten. Unser ISO14001-Umweltmanagementsystem verpflichtet uns auch dazu, bei der Herstellung und Wartung von Geräten Umweltverantwortung zu übernehmen.
