Was ist eine Planetenverseilmaschine?

A Planetenverseilmaschine ist eine hochspezialisierte Draht- und Kabelherstellungsanlage, die mehrere Drahtstränge um einen zentralen Kern oder eine zentrale Achse miteinander verdrillt und dabei durch eine einzigartige Planetenbewegung die absolute Geradheit und Spannung jedes einzelnen Strangs aufrechterhält. Im Gegensatz zu herkömmlichen Bündel- oder starren Käfigverseilern ist a Planetenverseilmaschine sorgt dafür, dass sich jede Drahtspule um ihre eigene Achse dreht, während sie die zentrale Welle der Maschine umkreist, wodurch unerwünschte Verdrehungen oder Rückdrehungen der einzelnen Filamente vollständig vermieden werden. Laut Branchendaten der International Wire & Machinery Association (IWMA) ist die Planetenverseilungstechnologie bei der Herstellung von Hochspannungskabeln, Unterseekabeln und anspruchsvollen Datenübertragungsleitungen unverzichtbar geworden, wo die Präzision der Schlaglänge und die mechanische Integrität des Litzenleiters für die endgültige elektrische Leistung und Betriebssicherheit von größter Bedeutung sind.

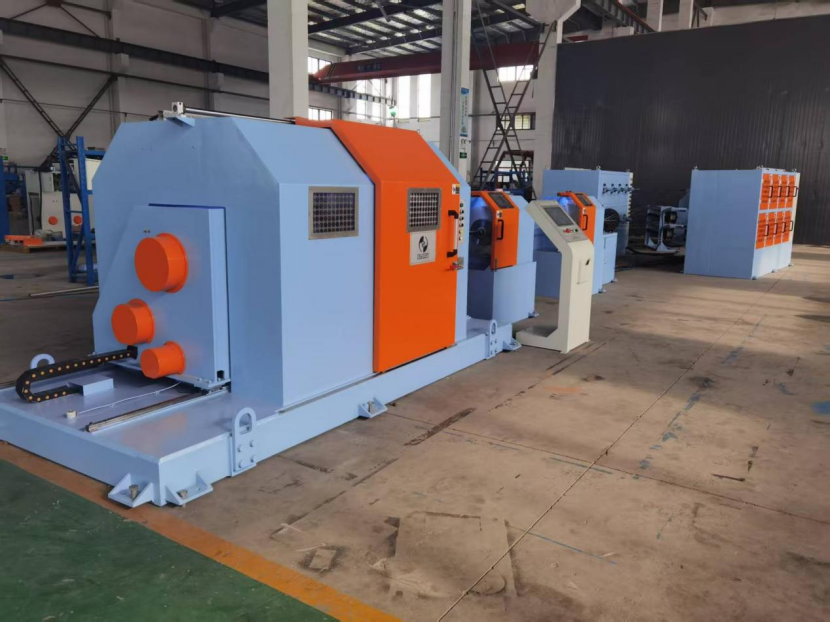

Was ist eine Planetenverseilmaschine und wie funktioniert sie?

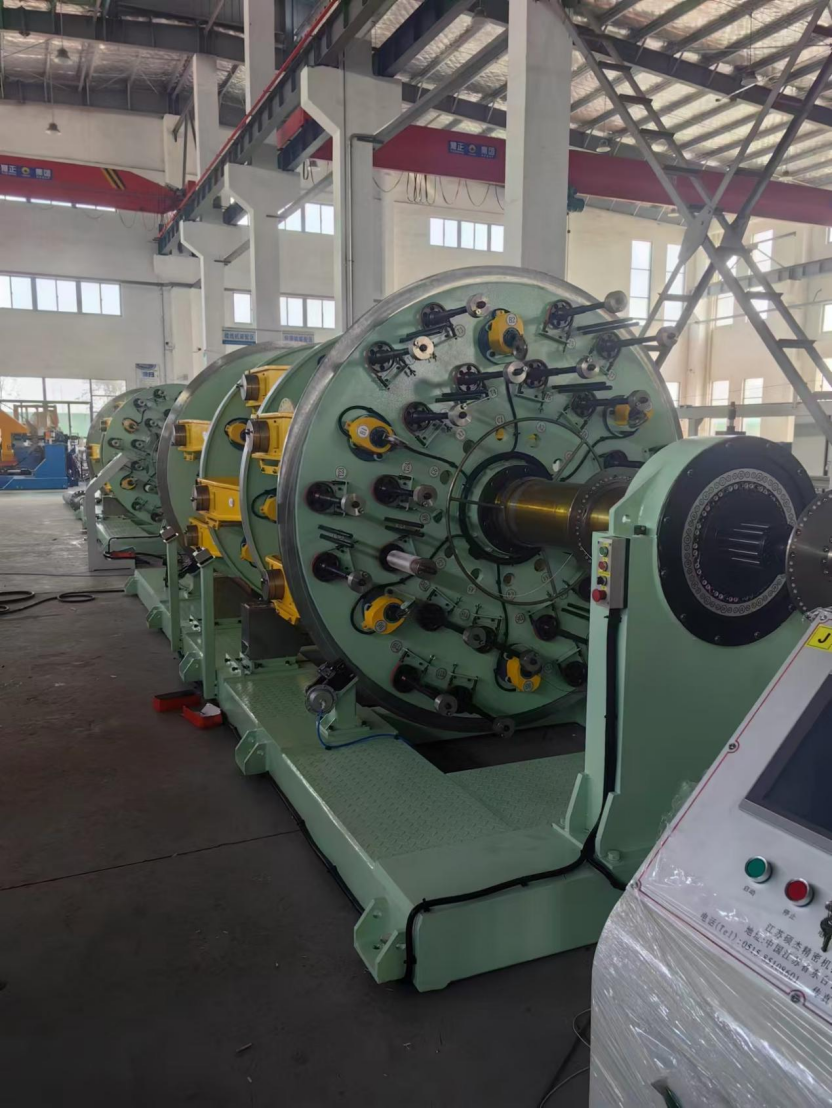

Bei einer Planetenverseilmaschine handelt es sich um ein Rotationssystem mit mehreren Spulen, bei dem jede Abwickelspule auf einer eigenen, individuell angetriebenen Drehwiege in einem größeren rotierenden Hauptrahmen montiert ist, sodass die einzelnen Drähte ohne Torsionsspannung oder unkontrollierte Verformung miteinander verdrillt werden können. Das Grundprinzip von a Planetenverseilmaschine kann mit der Bewegung der Erde um die Sonne verglichen werden: So wie sich die Erde um ihre Achse dreht, während sie die Sonne umkreist, dreht sich jede Drahtspule in der Maschine um ihren eigenen Mittelpunkt, um den Draht abzuwickeln, während sie gleichzeitig auf einer kreisförmigen Bahn um den zentralen Sammelpunkt des Litzenleiters transportiert wird. Dieser Doppelrotationsmechanismus ist von entscheidender Bedeutung, da er die Rückdrehung neutralisiert, die sich sonst in jedem Draht ansammeln würde, wenn er von einer stationären Spule abgezogen würde, während er spiralförmig um den Kern gewickelt wird. Bei einem Standardlayout kann eine 1/2 Zoll (12,7 mm) Legeplatte mit 18 Spulen bis zu verarbeiten 37 einzelne Drahtlitzen in einem Durchgang, wobei die Drehzahl des Hauptrotors bis zu erreicht 100 bis 300 Umdrehungen pro Minute Abhängig von der Maschinengröße und dem Drahtquerschnitt. Der gesamte Vorgang wird durch synchronisierte Servomotoren und speicherprogrammierbare Steuerungen (SPS) gesteuert, die sicherstellen, dass die Schlaglänge – der axiale Abstand, der für eine vollständige Umdrehung einer Litze um den Kern erforderlich ist – innerhalb einer Toleranz von weniger als eingehalten wird ±1 % . Die Wire Association International berichtet, dass dieses Maß an Präzision für mehrschichtige konzentrische Verseilungen erforderlich ist, die in Mittel- und Hochspannungsstromkabeln verwendet werden, wo selbst geringfügige Unstimmigkeiten in der Schlaglänge lokale elektrische Spannungspunkte erzeugen können, die zu Teilentladungen und vorzeitigem Isolationsversagen führen können.

Die entscheidenden Vorteile der Planetenstrandung gegenüber herkömmlichen Methoden

Der entscheidende Vorteil einer Planetenverseilmaschine ist ihre Fähigkeit, einen völlig torsionsfreien Litzenleiter herzustellen, der die Dehnungseigenschaften und Bruchfestigkeit der einzelnen Drähte beibehält und gleichzeitig eine hervorragende geometrische Gleichmäßigkeit erreicht. Bei einer herkömmlichen starren Käfigverseilmaschine oder Rohrverseilmaschine sind die Spulen im Drehrahmen befestigt und der Draht wird über den Flansch abgezogen, wodurch bei jeder vollständigen Drehung des Käfigs um den Kern eine 360-Grad-Verdrehung in jeden Draht eingeführt wird. Durch diese Verdrehung wird der Draht dauerhaft verformt, wodurch seine Zugfestigkeit verringert wird und er anfällig für Vogelkäfigbildung wird – ein Zustand, bei dem sich die Außenlitzen eines fertigen Kabels unter Biegen oder Zug vom Kern lösen. Im Gegensatz dazu ist die Planetenbewegung von a Planetenverseilmaschine hebt die Verdrillung auf und führt zu einem Strang, der perfekt gerade in der Kabelstruktur liegt. Dadurch kann der Litzenleiter einen Füllfaktor – das Verhältnis der Gesamtquerschnittsfläche der Drähte zur Querschnittsfläche des Leiters – von bis zu erreichen 93 % bis 95 % , was die elektrische Leitfähigkeit für einen gegebenen Durchmesser maximiert. Bei Kupfer- oder Aluminiumleitern in der Stromübertragung führt diese Verbesserung der Dichte direkt zu einem geringeren Leitungswiderstand und geringeren I²R-Verlusten. Darüber hinaus minimiert die glatte, kompakte Oberfläche eines Planetenleiters die Luftspalte und Vorsprünge, die in Hochspannungskabeln über 110 kV eine Koronaentladung verursachen können. Durch die Reduzierung des Bedarfs an aufwendigem Klebeband und Siebdruck können Hersteller bei großen Produktionsläufen erhebliche Materialkosten einsparen.

Wo werden Planetenverseilmaschinen in der modernen Industrie eingesetzt?

Planetenverseilmaschinen werden vor allem bei der Herstellung von Hochleistungsleitern eingesetzt, bei denen die mechanischen und elektrischen Anforderungen so hoch sind, dass selbst geringe Drahtverzerrungen oder Schlaglängenunregelmäßigkeiten nicht akzeptabel sind. Die wichtigsten Anwendungsbereiche sind wie folgt:

• Hochspannungs- und Höchstspannungskabel: Die torsionsfreien, perfekt verdichteten Leiter von a Planetenverseilmaschine sind für VPE-isolierte Kabel mit Nennspannungen von 66 kV bis 500 kV unerlässlich. Laut CIGRE Technical Brochure 720 minimiert die glatte Außenfläche eines segmentierten Planetenleiters (Milliken-Leiter) das Risiko von elektrischem Treeing an der Schnittstelle zwischen Leiter und Isolierung, was die Hauptursache für langfristige Kabelausfälle in unterirdischen Übertragungsnetzen ist.
• Untersee- und Unterwasserstromkabel: Diese Kabel sind während des Verlegevorgangs einer ständigen dynamischen Biegung und Zugbelastung ausgesetzt. Die hohe Zugfestigkeit und Flexibilität torsionsfreier Kupfer- oder Aluminiumlitzen sind entscheidend für die Vermeidung von Leiterbrüchen. Ein einzelner Fehler in einem Unterseekabel kann zu Reparaturkosten von mehreren Millionen Dollar führen, wie Branchenanalysten der CRU Group festgestellt haben.
• Spezialisierte Steuer- und Datenübertragungskabel: Bei Roboterarmen, Luft- und Raumfahrtkabeln und Hoch-End-Audiokabeln sind jegliche Mikrofongeräusche oder Signalreflexionen, die durch unregelmäßige Leitergeometrie verursacht werden, inakzeptabel. Die außergewöhnliche Konzentrizität und Oberflächenglätte von a Planetenverseilmaschine bieten die stabilen elektrischen Eigenschaften, die für eine konsistente Impedanz und Signalintegrität erforderlich sind.
• Herstellung von Stahlseilen und Drahtseilen: Bei Reifenverstärkungskorden und hochfesten Hebeseilen müssen die einzelnen Stahlfilamente ohne Restdrehspannung verseilt werden, um ein Abwickeln beim Schneiden zu verhindern. Mit Planetenverseilern werden mehrlitzige Seile mit sehr präzisen Schlaglängen und Nulldrehung unter Last hergestellt.

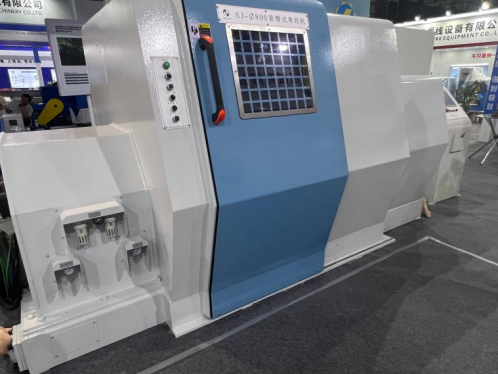

Vergleich von Planetenstrandern mit starren Käfig- und Rohrstrandern

Wenn Kabelhersteller Verseilgeräte für eine neue Produktionslinie bewerten, ist die Wahl zwischen einer Planetenverseilmaschine, einer starren Käfigverseilmaschine und einer Rohrverseilmaschine mit einem Kompromiss zwischen Produktqualität, Produktionsgeschwindigkeit und Kapitalinvestition verbunden. Die folgende Tabelle bietet einen direkten Vergleich der wichtigsten Leistungs- und Anwendungsparameter, die diese drei Maschinentypen unterscheiden.

Wie in der Tabelle dargestellt, ist die Planetenverseilmaschine ist nicht der schnellste oder der günstigste, liefert aber den hochwertigsten Leiter. Bei einem Kabel, das 40 Jahre lang unter der Erde oder unter Wasser verlegt wird und nicht ohne ein umfangreiches Tiefbauprojekt ersetzt werden kann, sind die zusätzlichen Vorabkosten der weltweiten Verseilung im Vergleich zu den Lebenszeitkosten eines einzelnen Isolationsfehlers vernachlässigbar.

Wichtige technische Spezifikationen und betriebliche Überlegungen

Der Leistungsumfang einer Planetenverseilmaschine wird durch ihre Spulenkapazität, die Anzahl der Rotoren, die maximale Drehzahl und die Präzision ihres Schlaglängenkontrollsystems definiert. Eine typische Planetenverseilmaschine mittlerer Größe, die für die Produktion von Stromkabelleitern konzipiert ist, weist die folgenden Eigenschaften auf:

• Spulendurchmesser: Abwickelspulen haben einen Flanschdurchmesser von 400 mm bis 630 mm und eine Drahtkapazität von bis zu 500 Kilogramm aus Kupfer oder Aluminium pro Spule. Für die Verseilung großer Leiter kann eine Linie sechs oder zwölf Rotoren umfassen, von denen jeder mehrere Spulen trägt.
• Drahtdurchmesserbereich: Die Maschine kann Einzeldrähte ab ca 0,5 mm bis 5,0 mm im Durchmesser, wobei der spezifische Bereich von den Rollenführungen und Spannereinstellungen abhängt.
• Schlaglängenkontrolle: Moderner Servoantrieb Planetenverseilmaschines Erzielen Sie Schlaglängen von nur 30 mm bis über 500 mm, einstellbar über den HMI-Touchscreen. Die Schlaglänge wird elektronisch mit der Aufwickelrolle synchronisiert, um ein konstantes Verhältnis beizubehalten, selbst wenn sich die Aufwickelspule füllt und sich der effektive Durchmesser ändert.
• Vordrehen und Nachformen: Für verdichtete Leiter kann die Maschine mit Vorverdrillköpfen ausgestattet sein, die eine leichte plastische Verformung auf den einlaufenden Draht ausüben, sowie mit Nachformwerkzeugen oder -rollen, die den verseilten Leiter in seine endgültige Kreis- oder Segmentform komprimieren. Laut einem auf der IWMA-Jahrestagung vorgestellten Fachpapier ist die Anwendung einer Nachformungskraft von 2 bis 4 Kilonewton kann den Füllfaktor um weitere 3 % erhöhen.

Häufig gestellte Fragen zu Planetenverseilmaschinen

Was ist der Unterschied zwischen Planetenstrandung und Bündelstrandung?

Bei der Bündelverseilung werden alle Drähte in einem einzigen rotierenden Bogen oder Käfig zusammengedreht, ohne dass die Position jeder einzelnen Litze kontrolliert wird, was zu einer unregelmäßigen Verlegung und erheblichen Drahtverzerrungen führt. A Planetenverseilmaschine regelt hingegen präzise die Position, Spannung und Torsion jedes Drahtes und erzeugt eine hochgeordnete konzentrische Lage ohne innere Verdrehung. Die Bündelverseilung wird für kostengünstige flexible Leiter verwendet, während die Planetenverseilung hochzuverlässigen Strom- und Datenkabeln vorbehalten ist.

Kann eine Planetenverseilmaschine verdichtete Leiter herstellen?

Ja, und es ist oft die bevorzugte Methode. Da die Drähte bereits in einer perfekten konzentrischen Geometrie ohne Torsion angeordnet sind, verdichten sie sich unter dem Druck einer geformten Matrize oder Walze gleichmäßiger. A Planetenverseilmaschine Ausgestattet mit einem Verdichtungskopf kann der Leiterdurchmesser unter Beibehaltung einer glatten, spaltfreien Oberfläche um 8 bis 12 % reduziert werden, was den Bedarf an Isolations- und Abschirmmaterial in nachfolgenden Extrusionsschritten deutlich reduziert.

Welche Materialien können auf einer Planetenverseilmaschine verarbeitet werden?

Die Maschine ist für die Verarbeitung von Eisen- und Nichteisendrähten ausgelegt, einschließlich geglühtem Kupfer, hartgezogenem Kupfer, Aluminium, Aluminiumlegierungen, verzinktem Stahldraht und Edelstahl. Die Materialauswahl hängt von der Endanwendung ab: Kupfer und Aluminium für die elektrische Leitfähigkeit und Stahl für die mechanische Festigkeit in Freileitungen (ACSR) und Drahtseilen. Die entscheidende Anforderung besteht darin, dass der Draht einen einheitlichen Durchmesser und eine gleichmäßige Dehnung aufweist, um eine gleichmäßige Spannung auf allen Spulen aufrechtzuerhalten.

Wie sorgt man bei einer Planetenverseilmaschine für eine präzise Spannung?

Jeder Spulenträger ist mit einer einstellbaren mechanischen Reibungsbremse oder einem aktiven elektromagnetischen Spanner ausgestattet. Die Spannung wird auf einen Wert eingestellt, der typischerweise zwischen liegt 1 und 10 Newton , abhängig vom Drahtdurchmesser und der Streckgrenze. Wenn die Spannung zu niedrig ist, werden die Drähte locker und der Leiter weist eine schlechte geometrische Stabilität auf; Wenn sie zu hoch ist, können die Drähte einschnüren oder sogar brechen. Eine regelmäßige Kalibrierung des Spannsystems mit einem Handspannungsmesser ist für die Aufrechterhaltung der Produktqualität unerlässlich, da eine ungleichmäßige Spannung zwischen den Spulen die Hauptursache für Unregelmäßigkeiten bei der Schlaglänge ist.

Da die Nachfrage nach zuverlässiger, leistungsstarker Energieübertragung und Datenkommunikation weiter steigt, ist die Planetenverseilmaschine bleibt ein Eckpfeiler der fortschrittlichen Kabelherstellung. Seine Fähigkeit, einen torsionsfreien, geometrisch perfekten Leiter zu liefern, kann durch schnellere, aber ungenauere Verseilmethoden nicht erreicht werden. Durch Investitionen in Planetentechnologie stellen Draht- und Kabelhersteller sicher, dass die kritischen Leiter, die unsere Stromnetze, Offshore-Windparks und Kommunikationsnetze verbinden, jahrzehntelang unter den anspruchsvollsten Bedingungen sicher und effizient funktionieren.
