Das Richtige wählen Drahtverseilmaschine bestimmt die Qualität, Flexibilität und Strombelastbarkeit jedes in Ihrer Anlage hergestellten Litzenleiters. A Drahtverseilmaschine verdrillt einzelne Metalldrähte zu einem einheitlichen Bündel und die Auswahl des optimalen Maschinentyps – ob Doppeldrallbündelmaschine, Planetenverseilmaschine oder starre Käfigverseilmaschine – wirkt sich direkt auf die Produktionsgeschwindigkeit, die Ausschussrate und die langfristigen Betriebskosten aus. Dieser Leitfaden bietet einen evidenzbasierten Einblick in die Funktionsweise dieser Maschinen, vergleicht die wichtigsten Typen mit Leistungsdaten und beantwortet die dringendsten Fragen, mit denen Kabelhersteller und Elektroingenieure konfrontiert sind.

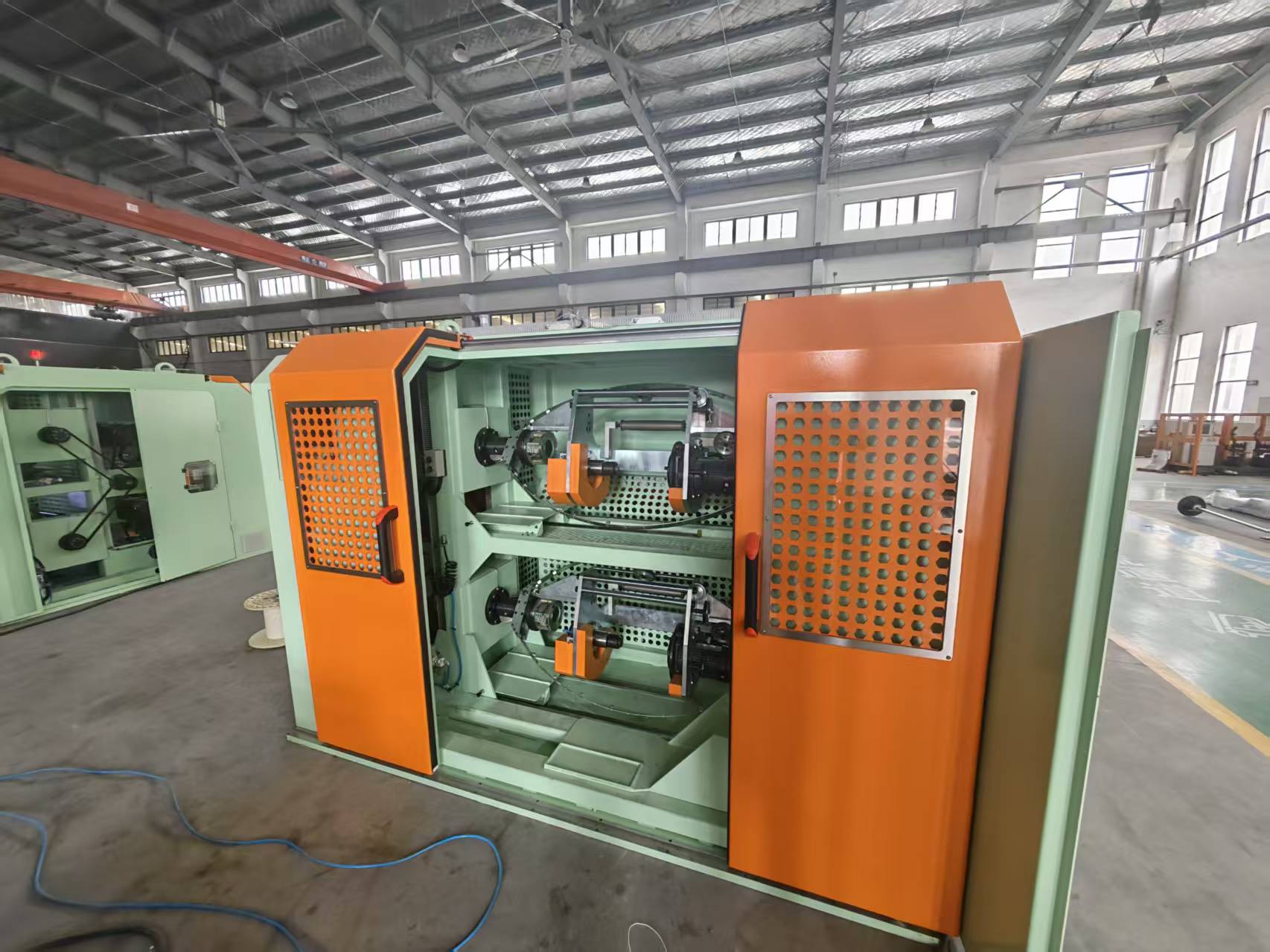

Was ist eine Drahtverseilmaschine?
Eine Drahtverseilmaschine ist das Kerngerät, das mehrere Einzeldrähte zu einem zusammenhängenden Litzenleiter mit hervorragenden mechanischen und elektrischen Eigenschaften vereint. Im Gegensatz zu einem Massivleiter bietet ein Litzenleiter eine deutlich höhere Flexibilität und Widerstandsfähigkeit gegen Ermüdungsversagen, weshalb internationale Normen wie IEC 60228 Leiter nach ihrer Verseilungsklasse klassifizieren. Die Maschine führt einzelne Drähte von Abwickelspulen zu, richtet sie durch eine Legeplatte oder einen Nasenkegel aus und wendet eine kontrollierte Drehung an, um Schichten aus spiralförmig gewickelten Litzen um einen zentralen Kern zu bilden.
Modern Drahtverseilmaschines verarbeiten Leiterquerschnitte von 0,05 mm² (für feinste medizinische Kabel) bis über 1000 mm² (für Energieübertragungsleitungen). Laut den von der CRU Group im Jahr 2025 veröffentlichten Daten wächst der Weltmarkt für verseilte Kupfer- und Aluminiumleiter jährlich um 3,2 %, angetrieben durch den Ausbau von Elektrofahrzeugen und erneuerbaren Energien. Dieses Wachstum hat die Hersteller zu einer schnelleren und präziseren Umsetzung gezwungen Drahtverseilmaschines ist in der Lage, Schlaglängentoleranzen innerhalb von ±1 % bei Liniengeschwindigkeiten von mehr als 200 Metern pro Minute einzuhalten.

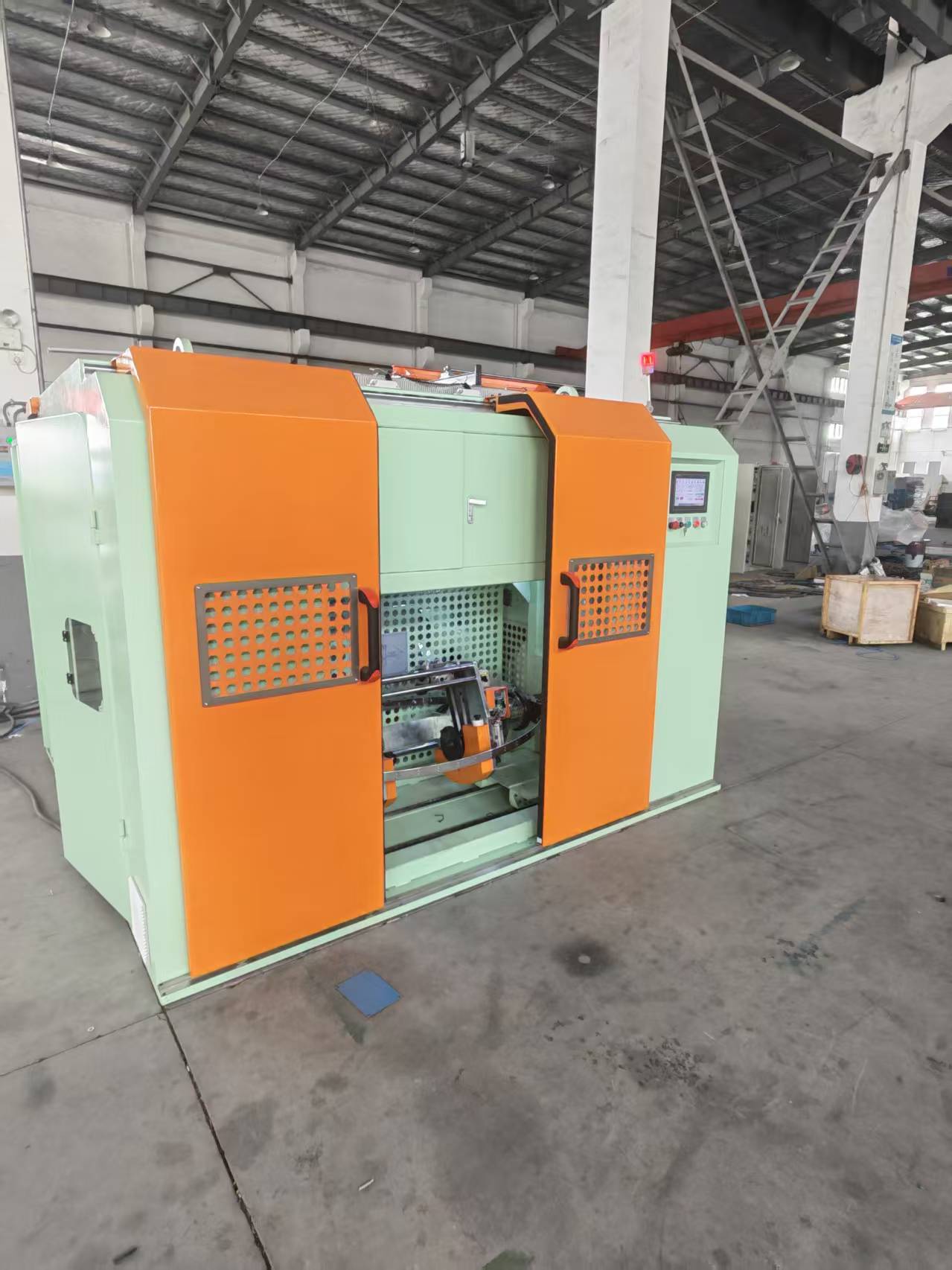

Wie eine Drahtverseilmaschine funktioniert
Das grundlegende Funktionsprinzip einer Drahtverseilmaschine besteht darin, einen Satz drahtführender Elemente um eine Längsachse zu drehen und gleichzeitig die zusammengefügten Litzen mit einer präzise kontrollierten Geschwindigkeit durch eine Schließmatrize zu ziehen. Das Verhältnis zwischen der Rotationsgeschwindigkeit (Drehungen pro Minute) und der linearen Aufnahmegeschwindigkeit definiert die Schlaglänge, also die Distanz, die ein Strang benötigt, um eine 360-Grad-Helix um den Kern zu vollenden. Eine kürzere Schlaglänge ergibt einen flexibleren Leiter mit etwas höherem Widerstand, während eine längere Schlaglänge die Leitfähigkeit und Zugfestigkeit maximiert.
Je nach Ausführung des Drahtverseilmaschine Die Verdrehbewegung kann durch einen rotierenden Bogen (bei Doppeldrehmaschinen), einen Drehkäfig (bei starren Verseilmaschinen) oder einzeln rotierende Spulen (bei Planetenverseilmaschinen) erzeugt werden. Alle Typen haben eine gemeinsame Anforderung: Die einzelnen Drähte müssen unter kontrollierter Rückspannung bleiben, um ein Verheddern zu verhindern und eine gleichmäßige Litzengeometrie sicherzustellen. Der gesamte Prozess wird von einer speicherprogrammierbaren Steuerung (SPS) überwacht, die Motorgeschwindigkeit und -spannung in Echtzeit anpasst. Branchendaten zeigen, dass die digitale Spannungsregelung den durch Drahtbrüche verursachten Ausschuss im Vergleich zu rein mechanischen Systemen um bis zu 45 % reduzieren kann.

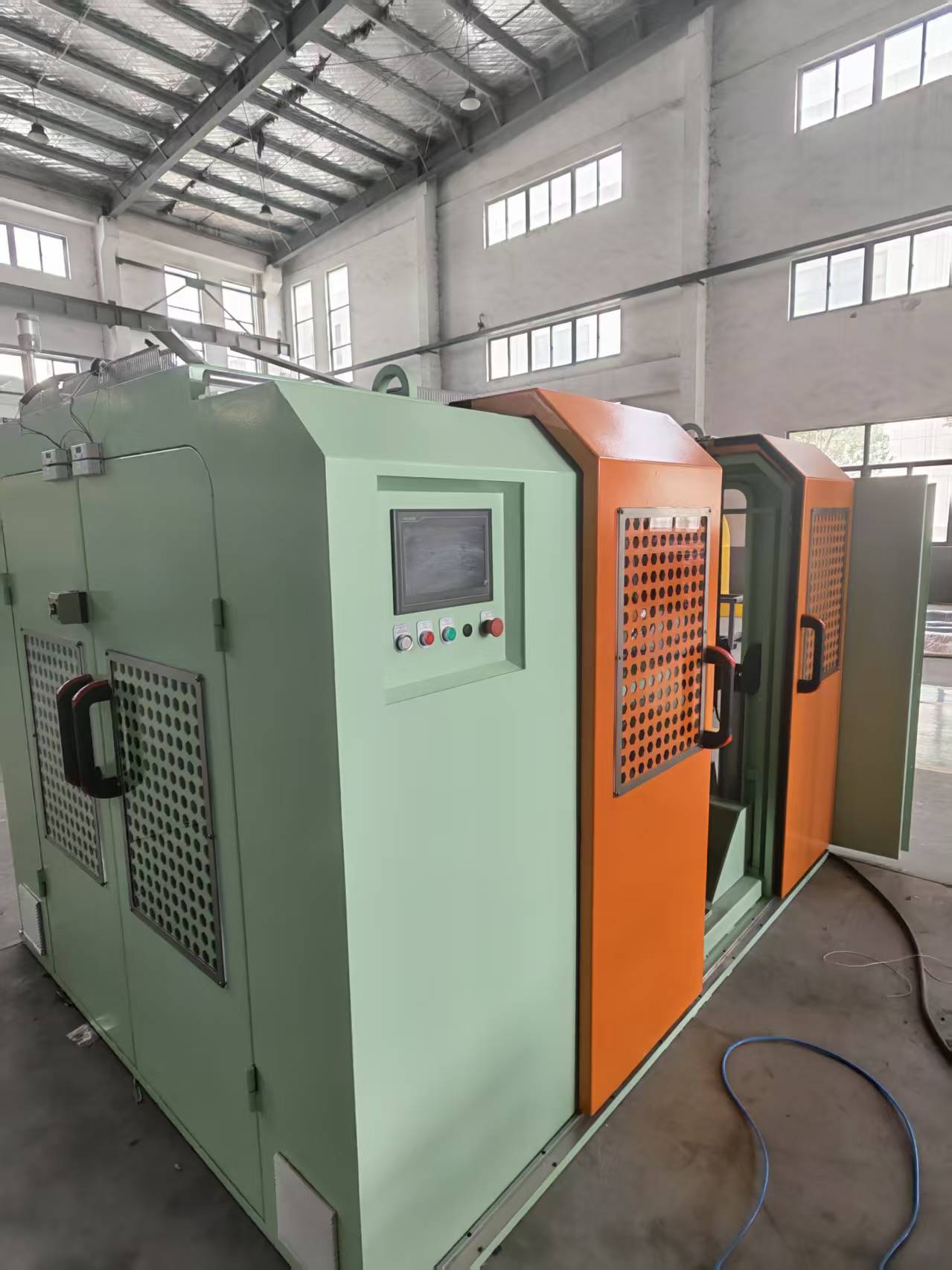

Die wichtigsten Arten von Drahtverseilmaschinen: Ein detaillierter Vergleich
Es gibt kein Design einer Einzeldraht-Verseilmaschine, das für alle Produktionsszenarien geeignet ist. Jeder Maschinentyp ist auf einen bestimmten Leitergrößenbereich, ein bestimmtes Produktionsvolumen und eine bestimmte Anforderung an die Schlaglängengenauigkeit ausgerichtet. Die folgende Tabelle stellt fünf weit verbreitete Konfigurationen gegenüber, die eine direkte, datengesteuerte Auswertung ermöglichen.
| Maschinentyp | Twisting-Methode | Leiterbereich (mm²) | Maximale Liniengeschwindigkeit (m/min) | Typische Schlaglängengenauigkeit | Primäre Anwendung |
|---|---|---|---|---|---|
| Doppeldreh-Bündeler | Rotierender Bogen, zwei Drehungen pro Umdrehung | 0,05 – 16 | Bis zu 300 | ±2 % | Automobilkabel, flexible Kabel |
| Planetarischer Strander | Individuelle Spulendrehung, keine Verdrehung der Drahtachse | 10 – 630 | Bis 80 | ±0,5 % | Stromkabel, verdichtete Leiter |
| Starrer Käfigstrander | Der feste Käfig dreht sich als Einheit | 16 – 1200 | Bis 60 | ±1 % | Freileitungen |
| Single Twist Strander | Eine Drehung pro Aufnahmeumdrehung | 0,5 – 50 | Bis zu 150 | ±1,5 % | Steuerkabel, Mittelspannung |
| Rohrstrander | Drähte verlaufen durch ein rotierendes Rohr | 0,2 – 95 | Bis zu 200 | ±1 % | Instrumentierungskabel, abgeschirmter Draht |
Bei der Hochgeschwindigkeitsproduktion feindrähtiger Leiter dominieren Doppeldrallverseilmaschinen, während Planetenverseilmaschinen für einlagige und verdichtete Leiter, die keine Verdrillung einzelner Drähte erfordern, unersetzlich sind. Die Auswahl eines Drahtverseilmaschine Sie müssen auch die Anzahl der Spulen berücksichtigen: Eine 630-mm-Planetenverseilmaschine bietet normalerweise Platz für 6, 12, 18 oder 24 Spulen, was direkt die maximale Anzahl der Stränge in einer Lage bestimmt.

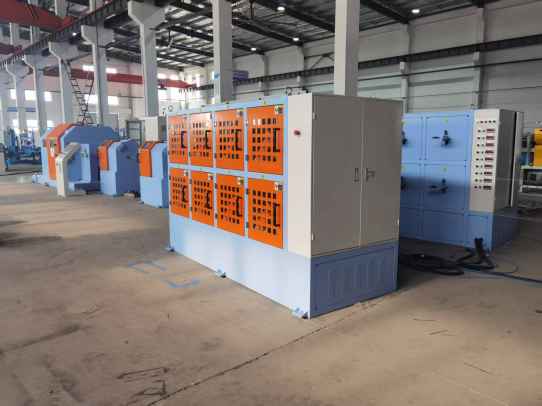

Schlüsselfaktoren für die Auswahl einer Drahtverseilmaschine
Ihre optimale Drahtverseilmaschine wird durch fünf messbare Variablen definiert: Leiterquerschnitt, gewünschte Schlaglänge, Produktionsvolumen, Materialtyp und die Notwendigkeit einer konzentrischen oder gebündelten Verseilung. Eine systematische Bewertung gemäß der folgenden Reihenfolge hilft Ihnen, kostspielige Fehler durch Überspezifikation oder Unterkapazität zu vermeiden.
- Definieren Sie die Leiterspezifikation. Identifizieren Sie die fertige Leitergröße (mm² oder AWG), die Anzahl der einzelnen Drähte und den Litzendurchmesser. Beispielsweise erfordert ein flexibler Leiter der Klasse 5 gemäß IEC 60228 eine bestimmte Litzenanzahl und einen bestimmten Durchmesser, die die Mindestanzahl der Spulen auf dem Leiter vorgeben Drahtverseilmaschine .
- Bestimmen Sie die erforderliche Schlaglänge und -richtung. Eine Planetenverseilmaschine kann eine Schlaglänge von nur dem 8-fachen des Leiterdurchmessers beibehalten, ohne die Drähte zu beschädigen, während eine Doppeldrallbündelmaschine am besten mit Schlagverhältnissen von 10:1 bis 20:1 funktioniert. Die Schlagrichtung (S oder Z) wird bei modernen Maschinen elektronisch eingestellt.
- Berechnen Sie die Zielleistung in Kilogramm pro Stunde. Bei einem Doppeldrallbündeler, der 1,5 mm² Litzendraht mit 250 m/min produziert, kann die Leistung etwa 45 kg/h erreichen. Verwenden Sie diese Zahl, um sicherzustellen, dass Drahtverseilmaschine kann Ihre Auftragsbuchkapazität erfüllen.
- Materialverträglichkeit beurteilen. Kupfer-, Aluminium- und verzinnte Leiter erfordern jeweils spezielle Bogen- oder Rollenmaterialien, um Oberflächenschäden zu verhindern. Aluminiumlitzen beispielsweise profitieren von keramikbeschichteten Führungen, um die Ansammlung von Oxidstaub zu reduzieren.
- Bewerten Sie die Automatisierung und Umrüstzeit. Maschinen mit automatischem Spulenladen und Laser-Schlaglängenmessung können die Umrüstzeit von 45 Minuten auf unter 10 Minuten verkürzen, ein entscheidender Vorteil für die Kleinserienproduktion.
Vergleich von Produktionsgeschwindigkeit und Leistung
Die Produktionsleistung einer Drahtverseilmaschine wird grundsätzlich durch die mechanische Geschwindigkeit der rotierenden Komponenten und die Aufnahmekapazität begrenzt. Die folgende Tabelle enthält realistische Ausgangsdaten für drei gängige Konfigurationen, basierend auf tatsächlichen Herstellerspezifikationen für 1,5-mm²-Kupferlitzenleiter.
| Maschinentyp | Liniengeschwindigkeit (m/min) | Leistung (kg/h) | Energieverbrauch (kW) | Ausschussrate (%) |
|---|---|---|---|---|
| Doppeldreh-Bündeler | 280 | 48.5 | 15 | 0.8 |
| Planetarischer Strander (12 bobbin) | 70 | 22.0 | 22 | 0.3 |
| Starrer Käfigstrander | 55 | 18.2 | 30 | 0.5 |
Der Doppeldrallbündeler erreicht bei gleichem Querschnitt nahezu die doppelte Leistung eines Planetenverseilers, die Planetenkonstruktion reduziert jedoch die Ausschussrate um mehr als 60 %. Dieser Kompromiss zwischen Geschwindigkeit und Präzision ist das Herzstück aller Drahtverseilmaschine Kaufentscheidung.
Anwendungen in Schlüsselindustrien
Der Endanwendungsbereich bestimmt die Verseilklasse und damit die spezifische erforderliche Drahtverseilmaschinentechnologie. Folgende Branchen sind auf die mit diesen Maschinen hergestellten Litzenleiter angewiesen:
- Kfz-Kabelbäume – Double-Twist-Bündeler produzieren die dünnwandigen, hochflexiblen Litzenleiter, die für die Motorraumverkabelung benötigt werden, wo Vibrationsfestigkeit von größter Bedeutung ist.
- Energieübertragung und -verteilung – Starre Käfig- und Planetenverseilmaschinen fertigen verdichtete konzentrische Leiter für Mittel- und Hochspannungskabel bis 500 kV und sorgen so für eine gleichmäßige Stromverteilung.
- Erneuerbare Energiesysteme – Für die Verkabelung von Solarparks und Windkraftanlagen sind feindrähtige, verzinnte Kupferleiter erforderlich, die auf Hochgeschwindigkeits-Bündelern hergestellt werden, um Korrosion und thermischen Zyklen standzuhalten.
- Eisenbahn und Nahverkehr – Schienenfahrzeugkabel erfordern äußerst flexible Leiter (Klasse 6 gemäß IEC 60228), die oft auf Planetenmaschinen hergestellt werden, um die ultrafeinen Litzenzahlen zu erreichen.
- Medizinische Geräte und Robotik – Bei der ultrafeinen Verseilung unter 0,05 mm² kommen spezielle Rohr- oder Einzeldrallverseilmaschinen zum Einsatz, um den Bruch empfindlicher Kupfer- oder Kupferlegierungsdrähte zu vermeiden.
Kostenanalyse und Return on Investment
Eine Drahtverseilmaschine stellt eine erhebliche Kapitalinvestition dar, doch eine detaillierte Gesamtbetriebskostenanalyse zeigt oft, dass sich eine höherpreisige Maschine mit Präzisionssteuerung durch weniger Ausschuss und schnellere Umrüstungen innerhalb von drei Jahren amortisiert. Die folgende Tabelle vergleicht die Fünf-Jahres-Kostenstruktur für einen Doppeldrallbündeler mit einem Planetenverseiler, wobei von einem Einschichtbetrieb ausgegangen wird, der jährlich 200 Tonnen verseiltes Kupfer produziert.
| Kostenkategorie | Doppeldreh-Bündeler | Planetarischer Strander (12 bobbin) |
|---|---|---|
| Erstausrüstungskosten (USD) | 85.000 $ | 210.000 $ |
| Jährliche Energiekosten (bei 0,12 $/kWh) | 2.160 $ | 3.170 $ |
| Durchschnittlicher Schrottverlust pro Jahr | 4.600 $ | 1.800 $ |
| Typische Wartungskosten pro Jahr | 3.200 $ | 4.800 $ |
| Gesamtbetriebskosten für 5 Jahre | 135.800 $ | 258.650 $ |
Für Hersteller, die sich auf dünnwandige Automobilleiter spezialisiert haben, bietet der Doppeldrallbündeler die niedrigsten Kosten pro Kilogramm. Für Versorgungsunternehmen, die verdichtete konzentrische Leiter benötigen, ist das Planetengetriebe geeignet Drahtverseilmaschine bleibt trotz der höheren Vorabkosten die einzig technisch realisierbare Wahl.
Best Practices für die Wartung für eine lange Maschinenlebensdauer
Die vorbeugende Wartung einer Drahtverseilmaschine konzentriert sich auf drei Elemente: Inspektion des Bogen- oder Käfiglagers, Kalibrierung des Spannungssensors und Überwachung des Verschleißes der Drahtführung. Selbst geringfügige Abweichungen dieser Komponenten können zu Schlaglängenfehlern und Leiterschäden führen. Eine strukturierte Wartungsroutine führt zu messbaren Ergebnissen; Eine Umfrage der Wire Association International unter 47 Kabelwerken aus dem Jahr 2022 ergab, dass Anlagen mit wöchentlicher vorbeugender Wartung 27 % weniger ungeplante Ausfallzeiten meldeten als Anlagen mit monatlichen Kontrollen.
- Buglager und Kohlebürsten alle 200 Betriebsstunden prüfen. Bei einem Doppeldrallbündeler verursachen verschlissene Bogenlager Vibrationen, die sich direkt auf die Gleichmäßigkeit der Schlaglänge auswirken. Ersetzen Sie Lager, die ein Radialspiel von mehr als 0,02 mm aufweisen.
- Kalibrieren Sie den Tänzerarm und die Spannungssensoren monatlich. Eine Spannungsabweichung von mehr als 5 % zwischen den einzelnen Drähten führt zu einer ungleichmäßigen Verseilung und kann zu Stellen mit hohem Widerstand im fertigen Leiter führen.
- Ersetzen Sie die Drahtführungen aus Keramik oder gehärtetem Stahl beim ersten Anzeichen einer Rillenbildung. Eine Rillentiefe von mehr als 0,1 mm kann die Drahtoberfläche abnutzen und Oxidpartikel in die Litze einbringen, wodurch die Leitfähigkeit verringert wird.
- Zahnräder und Fahrmechanismen gemäß OEM-Plan schmieren. Verwenden Sie die angegebene Fettsorte; Unpassende Schmierstoffe können bereits nach 500 Stunden Dauerbetrieb zu einer Überhitzung des Getriebes führen.
- Überprüfen Sie die Schlaglänge wöchentlich mit einem Lasermesssystem. Periodische Abweichungen in der Schlaglänge deuten oft auf eine rutschende Winde oder eine verschlissene Encoder-Kupplung hin, die korrigiert werden kann, bevor ein Produkt entsteht, das nicht den Spezifikationen entspricht.
Automatisierung und Industrie 4.0 bei Drahtverseilmaschinen
Die neuesten Drahtverseilmaschinen integrieren Echtzeit-Schlaglängenüberwachung, vorausschauende Wartungsalgorithmen und automatische Spulenwechselsysteme, um die Gesamtanlageneffektivität (OEE) auf über 85 % zu steigern. Vibrationssensoren am Bug und an den Motorlagern leiten Daten an eine zentrale Steuerung weiter, die einen Lagerausfall bis zu 60 Stunden im Voraus vorhersagt und so einen planmäßigen Austausch anstelle einer Notabschaltung ermöglicht. Das automatisierte Spulenladen reduziert den Bedienereingriff von 12 manuellen Wechseln pro Schicht auf null und eliminiert so praktisch die häufigste Ursache für einrichtungsbedingte Fadenbrüche.
Unter Qualitätsgesichtspunkten messen Laser-Mikrometer-Arrays kontinuierlich den Durchmesser des Litzenleiters und vergleichen ihn mit dem Zielwert. Wenn der Durchmesser um mehr als 0,02 mm abweicht, passt die SPS die Capstan-Geschwindigkeit oder die Spulenspannung an, um den Fehler zu korrigieren. Laut einem Fachbeitrag aus dem Jahr 2024, der auf dem International Wire & Cable Symposium vorgestellt wurde, reduzierte diese Regelung mit geschlossenem Regelkreis die Durchmesserschwankung um 68 % im Vergleich zu herkömmlichen Maschinen mit offenem Regelkreis. Da Konnektivitätsstandards wie OPC UA universell werden, wird jeder Drahtverseilmaschine können nun direkt mit dem Fertigungsausführungssystem der Anlage kommunizieren und so eine Rückverfolgbarkeit bis auf die Ebene der einzelnen Rollen gewährleisten.
Häufig gestellte Fragen
Was ist der Unterschied zwischen Bündelung und konzentrischer Verseilung?
Bündelung, durchgeführt mit einer Doppeldrehung Drahtverseilmaschine , verdrillt alle Drähte in die gleiche Richtung ohne definierten geometrischen Schichtaufbau. Bei der konzentrischen Verseilung, die typischerweise auf einer Planeten- oder starren Verseilmaschine durchgeführt wird, werden Drähte in präzisen spiralförmigen Schichten um einen zentralen Kern angeordnet. Konzentrische Leiter haben eine glattere Oberfläche und eine gleichmäßigere Stromverteilung, während gebündelte Leiter flexibler und schneller herzustellen sind.
Wie wirkt sich die Schlaglänge auf die Leistung des Leiters aus?
Die Schlaglänge steht in direktem umgekehrtem Zusammenhang mit der Flexibilität und in direktem Zusammenhang mit der Leitfähigkeit. Eine kurze Schlaglänge (z. B. das 8- bis 12-fache des Außendurchmessers) erhöht die Flexibilität, erhöht jedoch leicht den elektrischen Widerstand, da der Strompfad länger wird. In einem Drahtverseilmaschine Die Schlaglänge wird durch das Verhältnis der Aufnahmegeschwindigkeit zur Rotordrehzahl bestimmt und muss innerhalb der Toleranz bleiben, die durch Standards wie ASTM B8 für konzentrisch verlegte verseilte Kupferleiter festgelegt ist.
Kann eine Maschine sowohl Kupfer als auch Aluminium verseilen?
Ja, am modernsten Drahtverseilmaschines kann sowohl Kupfer als auch Aluminium verarbeiten, allerdings müssen die Drahtführungen, Spillhülsen und Spannungseinstellungen angepasst werden. Die geringere Zugfestigkeit von Aluminium und die Neigung zur Bildung von Oxidstaub erfordern eine verringerte Rückspannung (typischerweise 10–15 % niedriger als bei Kupfer) und die Verwendung von Kontaktflächen aus Keramik oder poliertem Edelstahl, um ein Festfressen zu verhindern.
Was sind die Anzeichen dafür, dass bei einer Verseilmaschine ein Lageraustausch erforderlich ist?
Erhöhte Vibrationen am Maschinenrahmen, eine rhythmische Geräuschveränderung während des Betriebs und eine Abweichung der Schlaglänge von mehr als ±2 % ohne entsprechenden SPS-Befehl weisen auf möglichen Lagerverschleiß hin. Auf einer doppelten Wendung Drahtverseilmaschine , sollten die Buglager ausgetauscht werden, wenn die Vibrationsgeschwindigkeit 4,5 mm/s RMS überschreitet, gemessen am Lagergehäuse.
Die richtige Investition in eine Drahtverseilmaschine tätigen
Auswählen eines Drahtverseilmaschine ist im Wesentlichen eine Entscheidung über das Gleichgewicht zwischen Geschwindigkeit und geometrischer Präzision sowie Kapitalkosten und Ausschussverlust. Für die Massenproduktion von flexiblen Leitern unter 10 mm² bietet ein Doppeldrallbündeler eine unübertroffene Leistung pro Dollar. Für Stromkabel und verdichtete konzentrische Leiter ist eine Planeten- oder Käfigverseilmaschine nicht nur vorzuziehen, sondern auch technisch notwendig, um internationale Standards zu erfüllen. Indem Sie Ihre Produktionsanforderungen mit den hier dargestellten Daten und Vergleichen abgleichen, können Sie Folgendes festlegen: Drahtverseilmaschine Das wird bis weit in das nächste Jahrzehnt hinein eine gleichbleibende Qualität und eine starke Kapitalrendite liefern.
